重型板喂機也叫重型鏈板輸送機，是一種通用型固定式機械化輸送設備，用鋼板做運載槽體，是板式喂料機的一種，該板喂機采用一定節距的高強度模鍛鏈條為牽引件，兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路，在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上的鏈托輪和滑道梁支承。傳動裝置經交流變頻調速電動機聯接減速機，再由漲套與驅動裝置直聯，驅動運載機構低速運行。將尾部料倉進入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的。

重型板喂機主要特點：

　　結構簡單、緊湊、運行平穩可靠

　　使用壽命長、安裝、調試、維修、簡單方便

　　對物料粒度、塊狀、工作環境要求低

　　以滾動磨擦代替滑動磨擦、運行阻力低，輸送距離遠，長度可達40-80米

　　載重大，實用性強，運送單個物料(件)的重量可達70-120kg，且允許25°傾角輸送。

重型板喂機選擇方法：

　　1.參照輸送產品-平板鏈來選型

　　2.選用不同形式的平板鏈，可實現平面輸送、平面轉彎、提升下降等各種功能。

　　3.電機可根據需要設置在機架下面或機架上面。

　　4.速度調節可選擇變頻調速或選用無級變速減速電機。

　　5.輸送機可設置側面擋板，兩側安裝控制工位單元，實輸送過程的自動化功能。

　　6.根據提供的詳細輸送物料名稱、尺寸和要求機器的材質、尺寸、速度、輸送量要求等

重型板喂機應用范圍：

　　重型板式喂料機廣泛用于大量散狀物料及單件重物的輸送，如礦山、冶金和水泥等行業;尤其適用于大塊的、沉重的、灼熱的、和尖銳的以及腐蝕性的物料，是原料處理或連續生產過程中不可缺少的設備。WBZ重型板式喂料機被廣泛用于建材、冶金、電力、煤炭、化工、鑄造等行業，特別適宜于輸送一些溫度高、塊度大、具有鋒利棱角和磨琢性強的固體物料。

重型板喂機產品特點

　　1、牽引鏈：采用節距板式銷軸滾子鏈，經科學的熱處理，耐磨性能好，抗拉強度高、使用壽命長；

　　2、鏈板：采用沖壓槽體，接料更穩，槽體底板圓弧搭接，減少物料泄漏；

　　3、驅動：電機可采用調速電機，運行速度可調，可以手動控制緩慢加速或減速，速度在0.3~0.5m/min使用較多并穩定運行，以便更合理地選擇輸送量；

　　4、布置形式：多樣、可水平、傾斜布置。

　　5、輸送長度：一般為5-10米居多，最長不能超過20米。

　　6、傾斜角度：不大于20度。物料溫度不大于300℃；

　　7.封閉形式：默認為開放式輸送物料，粉塵較大，如果現場要求環保比較嚴格，可做成全封閉式板喂機，滿足環保要求。

重型板喂機工作原理

　　WBZ重型板式喂料機通過驅動裝置牽引鏈條，連接鏈板進行向前輸送物料。鏈板的厚度可以按現場要求來定，輸送量與給料量大，則鏈板厚度加大，專用于輸送小塊狀物料。

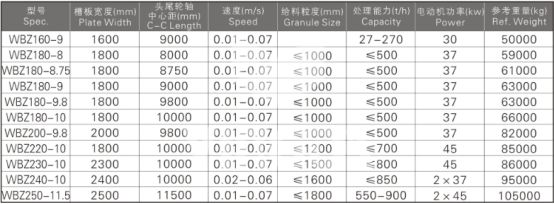

重型板喂機技術參數
