輸送機電子皮帶秤

名稱：ICS
配用帶寬：200mm-2000mm
結構組成：組合方式
部件數量：稱重架2件、稱重橋1件、測速車1件、儀表（積算儀）1臺、接線盒1件
有效度：±0.125%、±0.25%（動態累計誤差）
稱體長度：4800mm
說明：標準配置，坡度超過20°以上時考慮使用

主要技術參數：

說明：此表標出的是500mm-1000mm稱體的相關尺寸

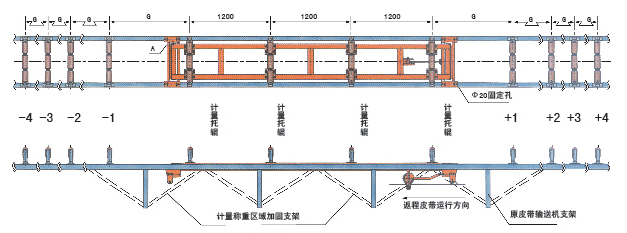

稱體外形尺寸圖：

說明：1、稱重架 2、稱重橋 3、原輸送機托輥改制的計量托輥 4、測速車及測速傳感器 5、輔助輥 6、輸送機框架

稱體現場安裝圖：
