★★★河北莊億機械廠專業生產糧食推薦 自動扦樣機，糧食推薦扦樣機，全自動扦樣機針對糧食、飼料等行業,原糧人工扦樣存在功率低、

勞動強度大、不安全等要素,選用塔吊作業原理,規劃出糧食扦樣機來代替人工取樣.實踐標明,糧食扦樣機具有取樣功率高,勞動強度低,安全性好等長處,能較好地滿足生產需求。糧食扦樣機是專門為完結車載包裝糧食、散糧無蓋運輸車的自動扦樣而規劃制造的

產品優勢：

1、悉數選用高科技、新式、特種、防凍、防高溫電線，設備電線耐寒溫度到達零下50攝氏度、耐高溫到達零上80攝氏度，既可以在天寒地凍的東北區域運用，又可以在烈日炎炎的南方區域運用，使 用壽數可達20年。

2、潤滑油、齒輪油、液壓油悉數選用防凍油，質量標準到達航空用油，有效解決了設備在冬天油質生硬的現象，更好地保證設備的正常作業。

3、選用齒輪傳動，耐用、安穩、易修理、節省省電。

4、固定式糧食扦樣機扦樣器作業組織可沿z軸旋轉的以及沿X軸移動。以上兩個動作全是主動化。整機體系剛性好，調理和修理便利。是車載糧食抽樣查驗檢測的關鍵設備。

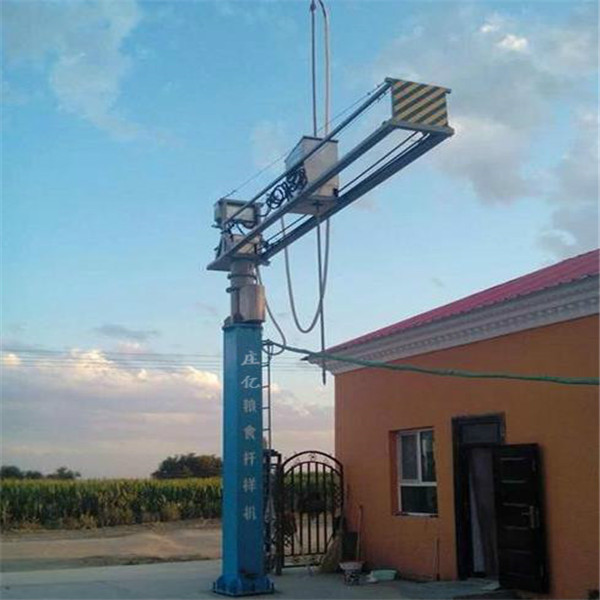

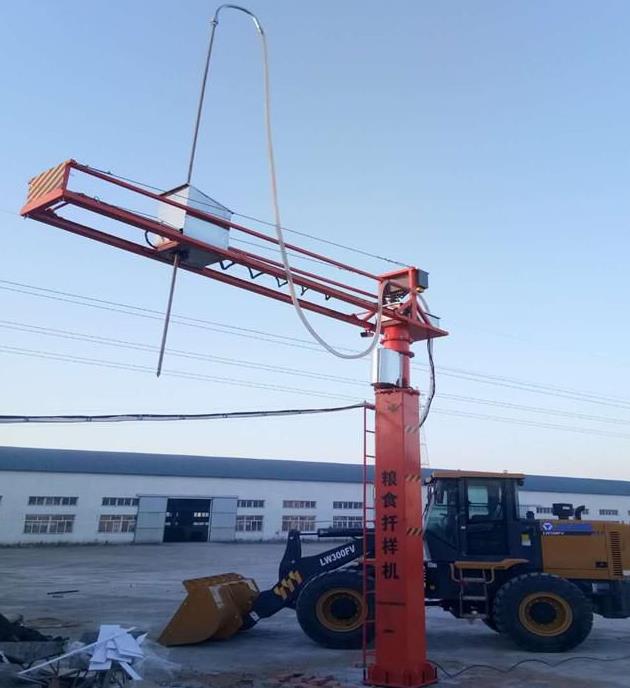

5、機械設備主要由扦樣小車，旋轉臂和立柱三大部分組成，能完成三坐標運動。旋轉臂的旋轉和扦樣小車的前后移動及扦樣桿上下移動都有電動動力來完成。

6、電氣控制箱設計為雙層鋼門密封結構，設有防過載、防缺相維護設備，選用國產**或合資品牌電氣元件，外接電纜線選用推薦防水防塵電源快接插件，便于保養，削減電氣維護作業。

7、加強型機架悉數運用高強度鋼板由**焊工焊接而成，高質量的連續焊縫。

扦樣機作業原理

1、旋轉臂的旋轉靠旋轉電機帶動螺旋錐形齒輪帶動轉向立柱旋轉，然后帶動旋轉臂滾動。

2、扦樣小車的前后移動靠扦樣小車移動電機經過鋼絲繩使扦樣小車前后移動。 3、扦樣桿上下移動靠扦樣桿升降電機經過鋼絲繩帶動扦樣桿上下移動。

4、扦樣進程 當扦樣點選好后，發動微型吸糧器，再發動扦樣桿升降電機按下降按鈕。當扦樣桿刺進糧食后，微型吸糧器使吸糧管與扦樣桿構成必定的負壓，這時糧食從扦樣孔進入經過吸糧管進入微型吸糧器 內，即完成了扦樣作業。扦樣桿刺進糧內深度可根據車輛車箱底板高低，調整扦樣桿較低限位開關。防止扦樣桿下降過位觸及車箱底板，損壞扦樣桿。

產品類型及技術參數：

1、旋轉臂長（沿X軸） 5000mm（可根據用戶要求制造）

2、扦樣桿長（沿Z軸） 4500mm（可根據用戶要求制造）

3、搖擺視點 0～270°

4、遙控開關控制板電源380V

5、遙控器電池類型 9伏電池

6、旋轉電機 380V 0.55kw

7、扦樣小車移動電機 380V 0.75kw

8、扦樣桿升降電機 380V 0.55kw

9、主柱升降液壓電機 380V 3kw

10、吸糧器 380V 2.2kw
