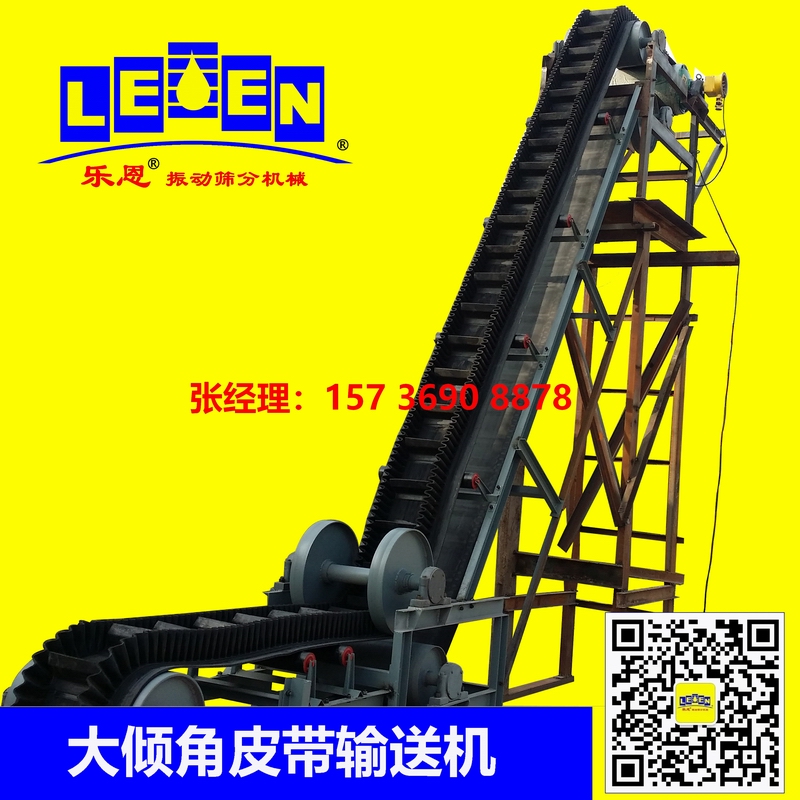

大傾角皮帶輸送機

一、產品簡介：

大傾角皮帶輸送機主要用于散狀物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下較好）其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠性高、節能和斗式提升機提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金部門，在環境溫度-19℃—+40℃范圍內輸送堆積密度為³的各種散狀物料，對于輸送有物殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的物殊擋邊輸送帶。

二、工作原理:

1、大傾角擋邊皮帶輸送機工作原理就是在平面的輸送上面分成一格一格的,在皮帶中間焊有一條條的擋板,在皮帶的兩邊焊的波狀擋邊形成一體,用來輸送散料。
   2、擋邊皮帶輸送機用于斜坡輸送,可以把低處產品提升到一定的高度,用于物料提升,在提升的過程中,可以將散料放在一格一格里面,在傾斜的角度中,不會滑。
   3、占地面積小,角度不受限制,較大角度可以做到90度,還有就是輸送速度快,成本低,可以輸送到20米以上的高度,還可以和其它水平輸送機對接,達到長距離的輸送。

三、產品特點:

1、可大傾角輸送散狀物料，能大量節省設備占地面積，有效解決普通、花紋帶式輸送機所不能達到的輸送角度。
   2、機械化帶式輸送機輸送物料、總體投資費用低，約節約投資費用20％～30％。
   3、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。
   4、輸送量大，可達6000m3／h，垂直提升高度可達500m。
   5、在垂直輸送物料時，物料粒度較大可達400mm。
   6、從水平到傾斜(或垂直)能平穩過渡。
   7、能耗低、結構簡單、維護方便。
   8、膠帶強度高，使用壽命長。

四、產品結構：

1、驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
2、傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
3、改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
4、壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
5、托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
6、托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
7、立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。
8、拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。
9、拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。
10、機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。
