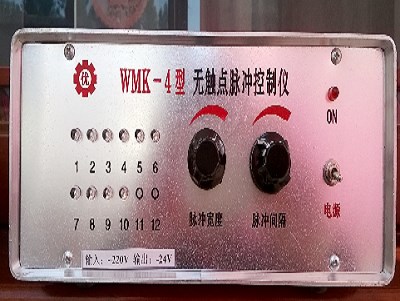

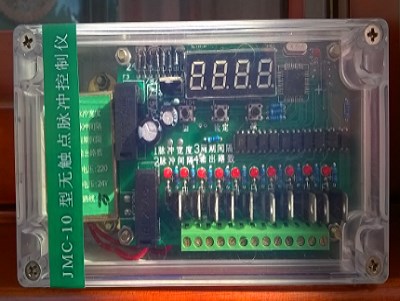

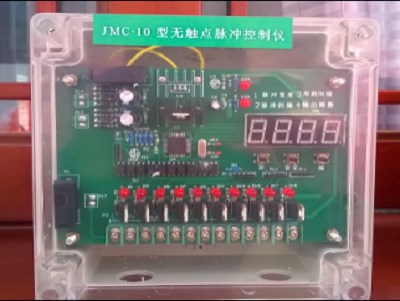

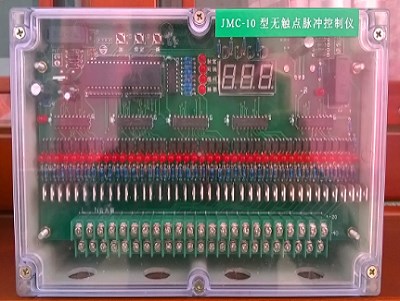

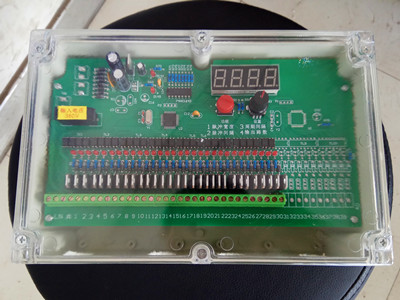

脈沖控制儀是脈沖式布袋除塵器噴吹清灰系統的主要控制裝置。它的輸出信號控制脈沖電磁閥，使噴吹壓縮空氣對過濾袋循序清灰。使除塵器的阻力保持在設定范圍內，以保證除塵器的處理能力和收塵效率。

控制儀輸出一個電信號的持續時間，稱為脈沖寬度。

控制儀輸出兩個電信號之間的間隔時間，稱為脈沖間隔。

調整控制儀輸出脈沖間隔和脈沖寬度，以滿足除塵清灰的要求。

一、技術指標

1、額定輸入電壓：AC180-220V

2、額定輸出電壓：DC24V（AC220V）

3、額定輸出電流：1A

4、脈沖間隔：設定范圍為001-999秒

5、脈沖寬度：設定范圍為；（脈沖寬度不得小于30毫秒）

6、周期間隔：設定范圍為001-999秒；

7、外型尺寸：160*160*90mm

三、參數設定范圍：

1.脈沖寬度：設定范圍為秒；控制儀輸出一個信號的間隔時間。

2.脈沖間隔：設定范圍為001-999秒；控制儀輸出兩個電信號之間的間隔時間。

3.周期間隔：設定范圍為001-999秒；一個工作周期完成后的間隔時間。

4.輸出路數：設定范圍為01-20，需要多少路輸出的數量。

四、操作說明：

參數設置及修改：

參數修改狀態：控制儀共有1、脈沖寬度，2、脈沖間隔，3、周期間隔，4、輸出路數，四個控制參數，修改時首先個數碼管顯示修改參數的編號。

按下“設置”按鈕，控制儀進入控制參數的修改模式。首先個數碼管顯示為需要修改參數的編號，按“加”或“減”調整所需要的參數。每一項參數調整完成后，再按一次“設置”進行下一項參數調整。全部調整完成后再按一下“設置”，控制儀開始工作。

1-20路接線方式：

（1）L、N端子為交流220V輸入。

（2）“共”端子為脈沖閥公共端子。

（3）1-20端子為脈沖信號輸入端子。

五、維修保養

1、控制儀應有專人負責保養，每天檢查運行情況，發現故障及時排除。

2、控制儀接上電源，指示燈不亮，應檢查接線端子上的電源線是否松動，保險絲是否正常。

3、控制儀顯示正常，某一電磁閥常開，檢查對應電子開關是否損壞。

4、控制儀顯示正常，兩電磁閥同時工作，檢查有無碰線現象。

5、控制儀顯示正常，電磁閥不工作，檢查輸出線端子的的公共端是否接觸可靠。

6、數碼管閃爍，檢查保險絲是否松動，電源是否正常。
