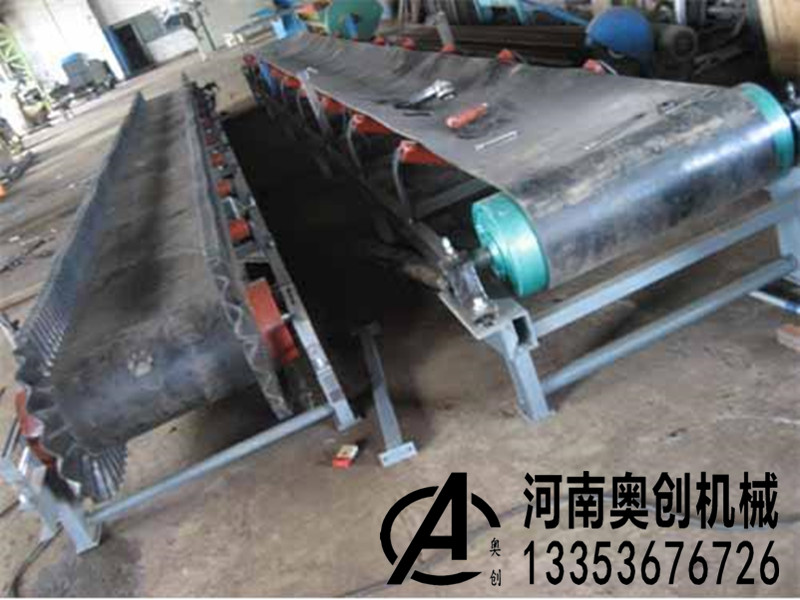

皮帶輸送機說明：
??DT型固定帶式輸送機是將原來TD75型機、DX型兩大系列的帶式輸送機進行統一，更新?lián)Q代的新產品，可廣泛用于冶金、礦山、
??煤炭、港口、電站、建材、化工、輕工、石油等各個行業。由單機多機組合成運輸系統來輸送物料，可輸送散密度為500-2500KG/M3的各種散狀物料及成件物品。
??工作環境溫度一般為-25-+40℃對于在特殊環境中工作的帶式輸送機，如具有耐熱、耐寒、防水、防腐、防爆、阻燃等優勢。
??DT型固定式帶式輸送機的部件可滿足水平及傾斜輸送的要求也采用帶凸弧，凹弧段與直線段組合的輸送。允許輸送的物料塊度取決于帶寬，帶速，槽角和傾角，
??也取決于大塊物料出現的頻率。當輸送硬巖時，帶寬超過1200M后，一般應限制在35MM，而不能隨寬的增長而加大。如果輸送傾角太大的話可以選擇大傾角皮帶
??輸送機，這種輸送機傾角大可以達到90°垂直輸送。
DT型固定式帶式輸送機帶速V、帶寬B與輸送能力IV的匹配關系：
| 0.8
V s/m | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4 | (4.5) | 5.0 | (5.6) | 6.5 |
500 | 69 Qv m3/h | 87 | 108 | 139 | 174 | 217 |
|
|
|
|
|
|
650 | 127 Qv m3/h | 159 | 198 | 254 | 318 | 397 |
|
|
|
|
|
|
800 | 198 Qv m3/h | 248 | 310 | 397 | 496 | 620 | 781 |
|
|
|
|
|
1000 | 324 Qv m3/h | 4.5 | 507 | 649 | 811 | 1014 | 1278 | 1622 |
|
|
|
|
1200 |
| 593 | 742 | 951 | 1188 | 1486 | 1872 | 2377 | 2674 | 2971 |
|
|
1400 |
| 825 | 1032 | 1321 | 1652 | 2065 | 2602 | 3304 | 3718 | 4130 |
|
|
1600 |
|
|
|
| 2186 | 2733 | 3444 | 4373 | 4920 | 5466 | 6122 |
|
1800 |
|
|
|
| 2795 | 3494 | 4403 | 5591 | 6291 | 6989 | 7829 | 9083 |
2000 |
|
|
|
| 3470 | 4338 | 5466 | 6941 | 7808 | 8676 | 9717 | 11277 |
2200 |
|
|
|
|
|
| 6843 | 8690 | 9776 | 10863 | 12166 | 14120 |
2400 |
|
|
|
|
|
| 8289 | 10526 | 11842 | 13158 | 14737 | 17104 |
??注：
??1、輸送能力QV值系按水平運輸，動堆積解θ為20，托輥槽λ為30時計算的。
??2、帶速(4.5)、(5.6)m/s為非標準值，一般不推薦使用。
??結構簡圖：
