• 搖擺篩

   編輯

搖擺篩的仿人工設計原理是為了滿足大產量、高精度篩分的需要而特殊設計的一種高效篩分機。

• 展會名稱

• 上海展覽會

目錄

1. 1 簡介

2. 2 特 點

3. 3 結構原理

4. 4 篩分方式

5. 5 清網方式

6. 6 適用行業

7. 7 氣動裝置

簡介

編輯

較簡單的篩分是雙眼注視雙手篩分，搖擺篩分機就是對此的機械模擬，它是目前較有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

特 點

編輯

　　高達5倍的單位面積產出；有效到6級分離，篩分效率高達90%-99%；使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4-5倍，篩分零件壽命提高而維護減少；噪音低<75分貝。優化重理均衡，地基動態負荷低。

結構原理

編輯

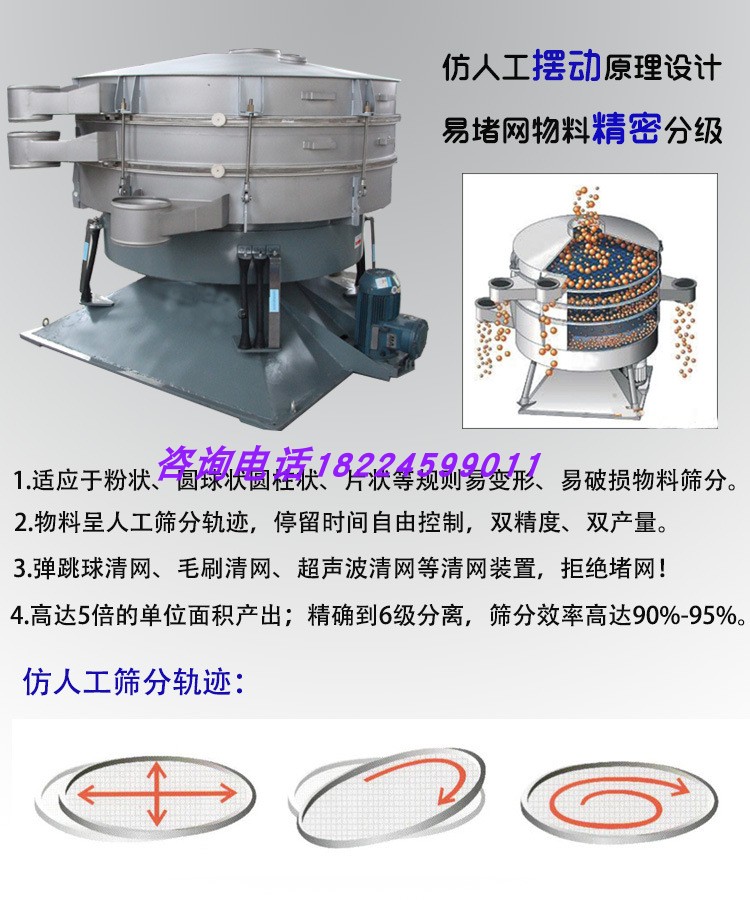

★基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調.

★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。

★因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

★水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

★ 此次過程在每篩層之間重復進行。

篩分方式

編輯

1、回旋式篩分：兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。

2、回旋式逆向篩分：物料篩分由細→中細→中→粗的方式篩分，粗物料起到一定的清潔網孔的作用。

3、雙倍處理篩分：進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。

4、組合式篩分：普通篩分+回旋式篩分，提高單臺篩機的使用率。

清網方式

編輯

彈跳球清潔：符合食品級的橡膠、硅膠球在篩網下的沖孔板上跳動，彈擊金屬網，減少網孔堵塞。此系統簡單易用、維護方便，適用于大多數顆粒物料。

轉筒刷清潔：轉通刷由安裝在基底盤上的減速齒驅動，在篩網下旋轉刷網，清潔物料，適用于球形、結晶及脆性物料的篩分。

超聲波清潔：高頻率超聲波被傳輸?shù)胶Y網上，既清潔了篩網，又顯著提高了生產能力。適用于大多精細的、大產量的、難篩分的物料。

適用行業

編輯

化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業、再生行業。

氣動裝置

編輯

建議使用廠家加裝氣動裝置是為經常變換粒徑與物料而設計的一種快速換網裝置，無需借助其它吊裝設備，便能實現輕松快速換網。
