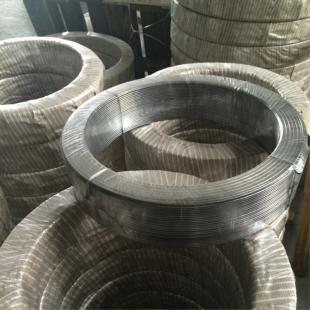

YD414埋弧耐磨藥芯焊絲產(chǎn)品特點(diǎn)： JD-YD414N(M)為埋弧堆焊藥芯焊絲，焊接工藝性能優(yōu)良。堆焊層金屬為鉻，鉬中碳合金，具有沉淀強(qiáng)化效果，在高溫下析出彌撒碳化物，可以保持較好的高溫強(qiáng)度，硬度。因而具有優(yōu)良的耐磨性能。 用途： 用于堆焊母材70Mn2Mo,65GrNiMo等熱軋帶鋼板，棒材輥，開坯輥及合金鋼軸，柱塞等。 堆焊金屬典型化學(xué)成分及硬度 型號 C Mn Si Cr Mo N 空冷硬度－供貨規(guī)格及工藝參數(shù) 規(guī)格電流 300-400 350-450 電壓 28-33 31-35 包裝說明：50公斤/捆； 200-250公斤/桶。 注意事項(xiàng); 堆焊前車去疲勞層，并按要求進(jìn)行預(yù)熱，保溫，緩冷。 焊劑按照要求進(jìn)行烘干。 嚴(yán)格控制焊接電流，電壓，焊接速度等工藝參數(shù)。 控制層間溫度不低于預(yù)熱溫度。

說明： JD-YD414N為埋弧堆焊藥芯焊絲，焊接時(shí)焊絲接正，配合WF606，焊接工藝性能優(yōu)良，成形美觀，脫渣容易。堆焊層金屬為鉻、鉬低碳合金，高溫強(qiáng)度高，抗氧化和耐熱疲勞性能優(yōu)良。焊接前應(yīng)將軋輥預(yù)熱至250~350℃。

用途:用于堆焊連鑄機(jī)輥及合金鋼軸、柱塞等。

C

Cr

Mn

Si

Ni

Mo

0.05～0.15

12～15

0.5～1.5

0.5～1.5

2～5

0.5～1.5

熔敷金屬化學(xué)成分(%) （堆焊三層以上，厚度大于6mm）

參考電流(DC+)

規(guī)格(mm)

電流（A）

電壓（V）

Φ3.2

350～450

28～33

Φ4.0

350～500

28～35

堆焊工藝：
1、焊前車去疲勞層。并按要求進(jìn)行預(yù)熱、緩冷。
2、焊絲應(yīng)保存于通風(fēng)干燥處。

堆焊層硬度： HRC≥40～50
