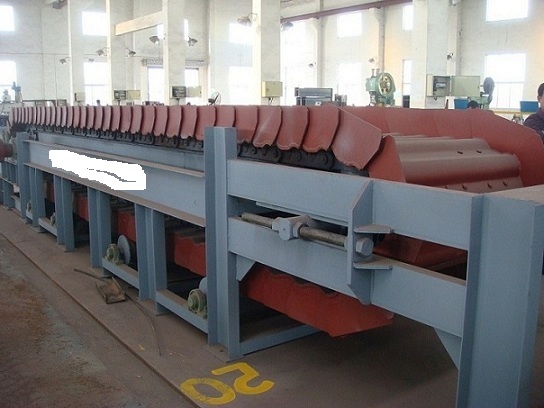

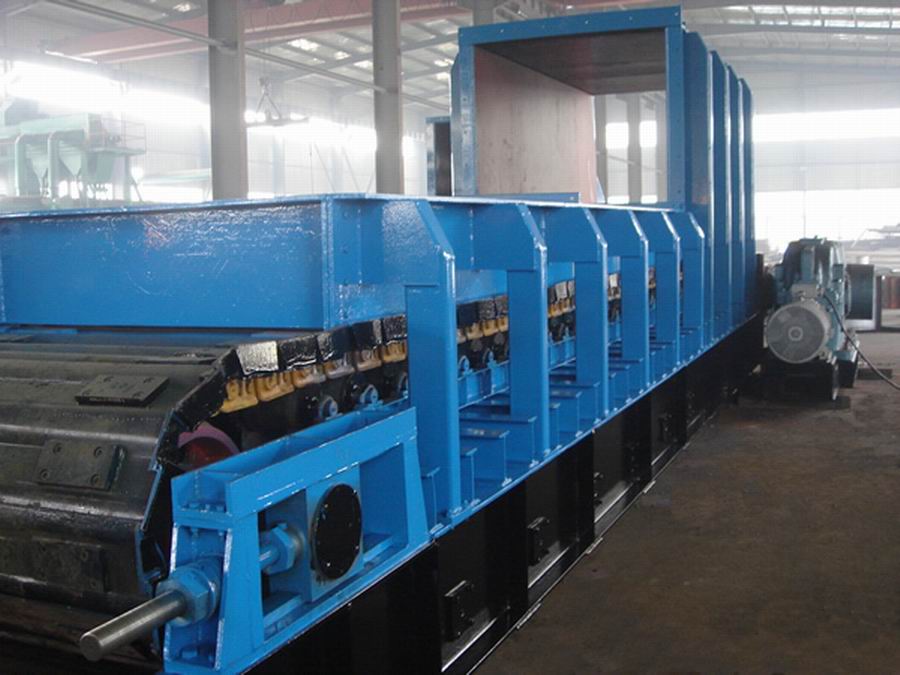

WBL800×6600中型板式給料機技術文本

序號 參數 單位 說明

1 基本參數

名稱 中型板式給料機

規格 WBL800×6600

槽板寬 mm 800

中心距 mm 6600

輸送傾角 ° 0

輸送物料

較大輸送物料粒度 mm ≤400

輸送速度 m/s ～0.07

輸送量 t/h ～85

額定功率 kW 5.5

設備重量 t ～9

2 技術參數

2.1 槽板

型號 WBL800

槽板寬 mm 800

底板材質 16Mn

底板厚度 mm 16（壓制成波形）

加工方式 雙圓弧形、冷壓成型

2.2 鏈條

節距 mm 250

長度(2根) m 15×2

鏈板材質 45

滾子材質 20Cr

銷軸材質 40Cr

2.3 滾輪 滾動軸承組合式

較大直徑 mm 110

輪體材料 45

處理方式 輪表面高頻淬火

表面硬度 HRC45-50

2.4 機架部分

卸料區段 采用中間軌道，能承受沖擊載荷

2.5 主動鏈輪裝置

主軸

材料 40Cr

處理方式 調質

硬度 HB220-250

主動鏈輪

節圓直徑 mm 500

齒數 6

節距 mm 250

材料 ZG310-570整體式

處理方式 齒表面高頻淬火

表面硬度 HRC50-55

軸承

型號 23226CA/W33調心滾子軸承

制造商

潤滑脂類型 二硫化鉬潤滑脂

2.6 從動鏈輪及拉緊裝置

從動軸

材料 40Cr

處理方式 調質

硬度 HB220-250

從動鏈輪

較大直徑 mm Φ450

材料 ZG310-570整體式

處理方式 齒表面高頻淬火

硬度 HRC50-55

軸承

型號 UCK318帶滑塊座外球面球軸承

制造商

潤滑脂類型 二硫化鉬潤滑脂

拉緊裝置 彈簧螺旋拉緊

2.7 驅動裝置

電動機 1臺 變頻調速電機YVF2-132M2-6

功率 kW 5.5

轉速 r/min 970

制造商

減速機 1臺

型號 行星齒輪減速機P2KA10-360

速比 360

制造商
