德誠斗式提升機

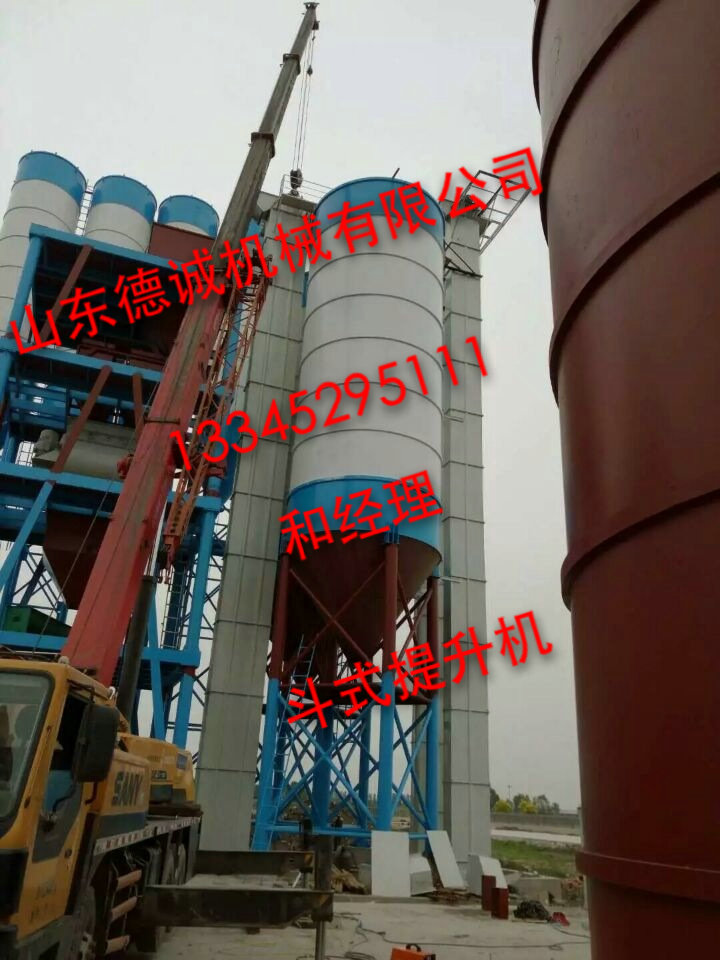

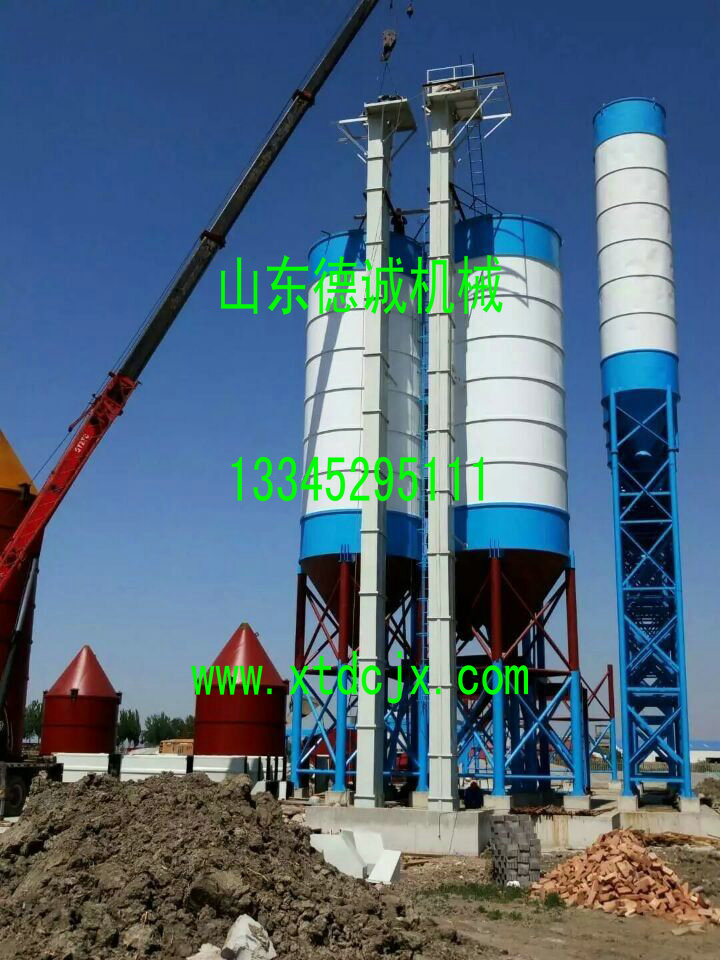

山東新泰德誠機械TH型斗式提升機產品：
一、概述：
TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機較大輸送量365m3/h,較大提升高度為50m。
二、技術參數表:
| 型 號 |
TH160 |
TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
TH1250 |
| 料斗型式 |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
| 輸送能力，m 3 /h |
19 |
30 |
30 |
48 |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
150 |
240 |
240 |
360 |
360 |
540 |
| 料斗 |
料斗容量 |
1.2 |
1.9 |
3 |
4.8 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
24 |
38 |
38 |
60 |
60 |
95 |
| 斗距 |
350 |
450 |
512 |
688 |
936 |
936 |
1001 |
| 鏈條 |
園鋼直徑 x節（mm) |
φ12X45 |
φ18X64 |
φ22X86 |
φ24X86 |
φ24X86 |
φ28X92 |
| 單鏈條破 斷強（KN) |
≥170 |
≥320 |
≥480 |
≥560 |
≥560 |
≥660 |
| 料斗運動 速度 (m/s) |
1.3 |
1.2 |
1.4 |
1.5 |
1.6 |
1.6 |
1.6 |
| 傳動鏈輪轉數 (r/min) |
62.5 |
46.8 |
42.5 |
37.6 |
35.8 |
31.8 |
30.5 |
30.5 |
28 |
| 輸送物料的 較大塊度 |
20 |
25 |
35 |
40 |
50 |
60 |
75 |
85 |
100 |
注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40 0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力
| 型號規格 |
YY型驅動裝置 |
YY型驅動裝置 |
| C1 |
C2 |
C3 |
C4 |
C1 |
C2 |
C3 |
C4 |
| TH315 |
Y5Y125 |
Y7Y140 |
Y11Y160 |
Y15Y180 |
Y5J4 |
Y7J4 |
Y11J5 |
Y15J5 |
| TH400 |
Y11Y160 |
Y15Y180 |
Y18Y180 |
Y22Y200 |
Y11J5 |
Y15J6 |
Y18J6 |
Y55J6 |
| TH500 |
Y15Y180 |
Y18Y200 |
Y22Y200 |
Y30Y224 |
Y15J6 |
Y18J6 |
Y22J6 |
|
| TH630 |
Y18Y200 |
Y22Y224 |
Y30Y224 |
Y37Y250 |
Y18J6 |
Y22J6 |
|
|
說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。
Y11J5表示Y型電機功率11KW,JZQ500型減速機。

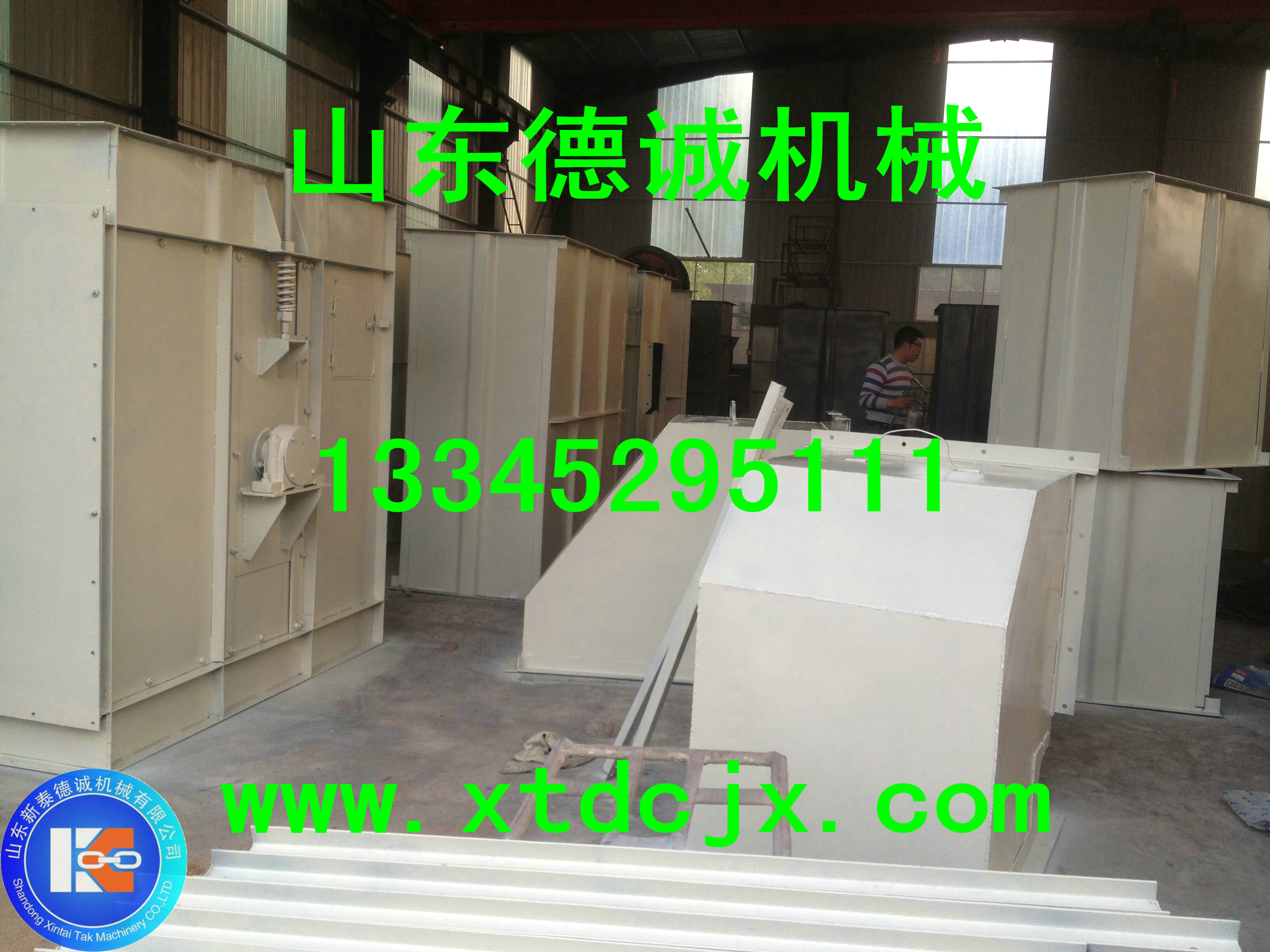

TH型斗式提升機
主要特點:
1.維護方便，壽命長。
2.機殼鋼板加厚、剛性好。
3.輸送物料的溫度較高可達250℃。
4.中節機殼具有單通道和雙通道兩種形式。
5.提升高度運行平穩可靠，噪音小，維護方便。
6.改進機型的提升輸送量比普通機型提高30%以上。
7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。
|
