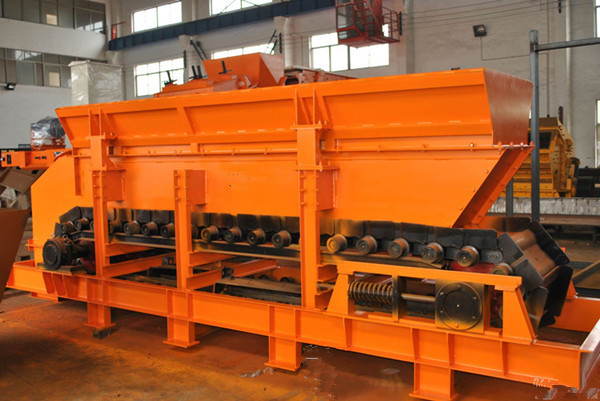

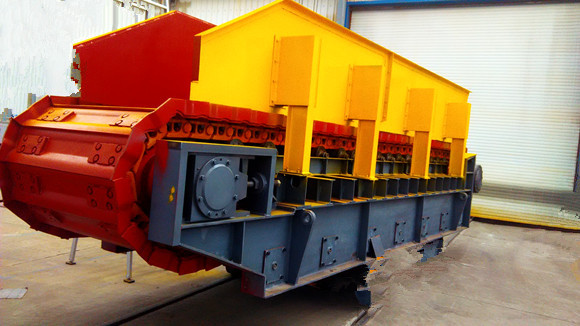

一） BL1400×2900板式喂料機技術文本
1 總體參數
—規格 WBL1400×2900mm
—輸送物料 石灰石
—輸送傾角 ° 0
—喂料寬度 mm 1400
—頭尾軸中心距 mm 2900
—輸送速度 m/s ～0.1
—輸送量 t/h 100～400
—功率 kW 7.5
—設備重量 t ～8.2
2 技術參數
2.1 槽板
型號 WBL1400
寬度 mm 1400
材質 16Ｍn
底板厚度 mm 14
加工方式 雙圓弧形、冷壓成型
2.2 鏈條 套筒滾子鏈
制造商
2.3 滾輪 滾動軸承組合式
輪體材料 45鋼
處理方式 表面高頻淬火
表面硬度 HRC45-50
2.4 機架
卸料區段 采用中間軌道，能承受沖擊載荷
2.5 主動鏈輪裝置
主動軸
材料 40Cr合金鋼
熱處理方式 調質
硬度 HB220-250
主動鏈輪
節圓直徑 mm Φ500
齒數 6
節距 mm 250
軸承
型號 23226CA/W33調心滾子軸承
2.6 從動鏈輪裝置
從動軸
材料 40Cr合金鋼
熱處理方式 調質
硬度 HB220～250
從動鏈輪
材料 ZG310-570
熱處理方式 表面高頻淬火
表面硬度 HRC48～53
軸承
制造商
型號 UCK320滑塊座外球面軸承
拉緊裝置 彈簧拉緊
2.7 驅動裝置
電動機 1臺
制造商
型號 YVF2-132M-4
功率 kW 7.5
轉速 r/min 1460
電壓 V 380
防護等級 IP54
絕緣等級 F
頻率 Hz 50
減速機 1臺
制造商
型號 P2KA10-400
速比 400
二）BL1400×2900板式喂料機供貨范圍
序號 設備及部件名稱 數量或規格
1 中型板式喂料機 BL1400×2900mm
1.1 傳動裝置 1套
減速器
（含鎖緊盤、扭力臂） P2KA10-400（1臺）
電動機(變頻調速) YVF2-132M-4-7.5kW（1臺）
1.2 機架 1套
頭部罩殼、導料板
1.3 頭輪裝置 1套
1.4 尾輪裝置 1套
1.5 鏈條 1套
1.6 槽板 1套
1.7 安裝地腳螺栓 1套
2 隨機技術資料 1套
