產品簡介

1、大傾角皮帶輸送機又稱為波狀擋邊帶式輸送機，采用的是具有波狀擋邊和橫隔板的輸送帶，是一種新型連續輸送設備，它具有輸送量大（同其它輸送機相比,輸送能力提高1.5～2倍）；

2、其通用性強（基本件與通用型帶式輸送機相同），適用范圍廣（適用于輸送碎石、石灰石、煤炭、砂、粘土、 燒結砂粉、木屑、糧食等物料；

3、適用于工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為,較大塊度約為100～250mm的各種散狀物料；

4、結構簡單、維護方便、占用空間小且節省投資（可取代輸送機、斗式提升機聯合布置形式而直接選用本機型）便于布置等特點，因而在煤炭、電力、冶金、化工、糧食等行業被廣泛推廣使用。

5、輸送傾角可達0°-90°范圍內，因此特別適用于垂直輸送。

6，在輸送有特殊要求的物料時，應采用特殊材料的波狀擋邊輸送帶。

產品特點

大傾角波狀擋邊帶式輸送機（擋邊機）結構的較大特點是用撥轉擋邊輸送帶（可簡稱“擋邊帶”）來取代普通輸送帶。其工作原理和結構組成，則與通用帶式輸送機相同。因此，傳動滾筒、改向滾筒、托輥、拉緊裝置、驅動裝置、中間機架、中間支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等條件，都可以與通用帶式輸送機的相應部件通用。

1， 采用的是具有波狀擋邊和橫隔板的輸送帶，其許用的輸送傾角大，較大可打90°，是大傾角輸送和垂直提升物料的理想設備。因而可以節約占地面積，節省設備投資和土建費用，具有較高的綜合經濟效益。

 例如，某用戶要將煤炭提升到20m高的料倉頂，如果采用通用帶式輸送機，其許有輸送傾角為16°，則機長需要72.6m（水平機長69.8m）；如果采用45°傾角的大傾角波狀擋邊帶式輸送機，則機長僅需28.3m（水平機長為20m）；而如果采用垂直波狀擋邊帶式輸送機，那么機長可以控制在6m以內。

2， 結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。

3， 運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。其可靠度幾乎與通用帶式輸送機相等。

4， 運行平穩、噪聲小。

5， 由于不存在裝料時的挖掘阻力和運行時的物料內摩擦、外摩擦阻力，因而能耗小。

 例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送量各為25t/h的輸送碎煤的垂直波狀擋邊帶式輸送機，其每臺裝機功率僅4kw，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kw。

6， 大傾角波狀擋邊帶式輸送機（擋邊機）還可以在機頭和機尾任意長度的水平輸送段，便于與其他設備銜接。

7， 輸送量大。由于輸送帶具有波狀擋邊，其裝載斷面增大，而相同傾角時，可比通用帶式輸送機的輸送量大。

技術參數

注：根據輸送物料的性質、需要傾角和輸送量的大小，確定輸送機的帶寬，擋邊高度及帶速大小等來確定大傾角波狀擋邊帶式輸送機（擋邊機）的機型。

 其中：

 （1） 擋邊輸送帶分常溫、耐熱、耐高溫及耐酸耐堿耐油等幾種，隨著技術的發展，現在又耐400度物料的輸送帶

 （2） 輸送大塊物料或者輸送量大時，擋邊應選用較高的；可以不增加增大擋邊和帶寬，選擇提高帶速的方法提高輸送量

 （3） 輸送高度較大70m，較大粒度應小于擋邊高30~40m

（4） 空間允許時，盡量減少輸送機的傾角，這樣會節省擋邊高以及帶速，并降低功率

結構概況

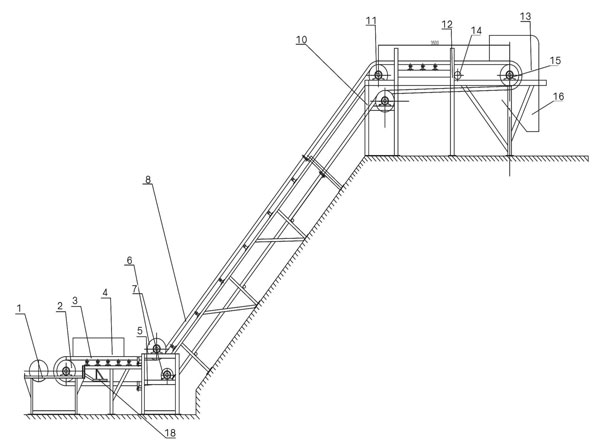

大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式結構圖：

1、尾架（帶張緊裝置） 2、尾架  3、擋邊輸送帶 4、導料槽  5、凹弧段支架 6、壓帶輪 7、改向輪 8、中間架 9、中間架支架  10、凸弧段支架 11、凸弧段改向輪12、頭架 13、拍打器 14、頭罩 15、驅動輥（含動力） 16、下料斗

布置形式

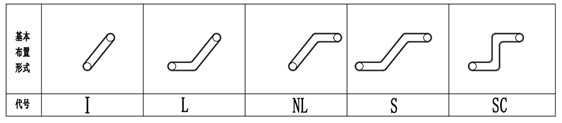

1，大傾角波狀擋邊帶式輸送機（擋邊機）的基本布置形式和代號見下圖：

   這是五種較基本的布置形式。實際上，由于大傾角波狀擋邊帶式輸送機（擋邊機）采用了波狀擋邊輸送帶和改向輪及改向輥組等過渡裝置，其可以在同一垂直面內多次彎曲，實現更為復雜的布置形式。

2，大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式

 為了獲得較好的受料和卸料條件，該機型大多采用“Z”行布置形式。即為設有上水平段、下水平端和傾斜段，并且在下水平端進料，上水平段卸料。上水平段與傾斜段之間采用凸弧段機架連接，下水平端和傾斜段用凹弧段機架連接以實現輸送帶的圓滑過度。

 （1） 上水平段：為了使用不同的卸料高度要求，頭架分為低式頭架、中式頭架和高式頭架。并與之相應，在水平端分別配有低式凸弧段機架和低式中間支腿、中式凸弧段機架和中式中間支腿、高式凸弧段機架和高式中間支腿。

 （2）傾斜段：無論水平段采用的是低式、中式還是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角大于等于45度時，推薦采用Ⅱ型低式中間架支腿。

 （3）下水平段：下水平段采用低式中間架支腿。

 （4）特殊情況下，該機型也可以無下水平段，用一個料斗直接將物料網上輸送到上端，此時會有料外溢；也可以不要上水平段，從驅動滾筒上直接把料卸下；無下水平段時，尾架裝在斜面上，無凹弧段；無上水平段時，頭架與凸弧段支架合為一個支架。
