一、產品原理
YCTL系列電磁調速電動機由三相異步電動機、電磁轉差離合器、測速發電機、電氣控制裝置組成，廣泛適用于恒轉矩、無級調速的各種機器設備上。
二、應用范圍
YCL系列電磁調速電機應用于紡織、化工、印染、化學、冶金、造紙、水泥、橡膠、電纜、熟料、發電廠等行業機械項目，更適用于遞減轉矩的離心式水泵和風機負載上，通過無級變速來調節閥門的開閉以控制流量或壓力，從而達到節能的效果。
三、產品特點
1、交流無級調速，具有速度負反饋的自動調節系統，速度變化率低于3%；
2、結構簡單，使用維護方便，價格低廉；
3、無失控區，調速范圍廣，較高可達10：1；
4、控制功率小，便于手控、自控、遙控，使用范圍廣；
5、啟動性能好，啟動力矩大，啟動平滑。
|
四、使用條件
1、環境溫度：＜40℃
2、海拔高度：＜1000m
3、電源電壓：380V
4、電源頻率：50HZ
5、絕緣等級：B級
6、防護等級：IP21
7、工作方式：連續（S1）
|

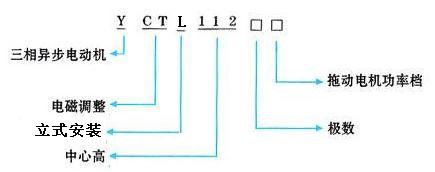

五、產品標示
|
六、技術參數
| 型號 |
額定功率(KW) |
額定轉矩(N·m) |
調速范圍(r/min) |
轉速變化率(%) |
重量(Kg) |
| YCTL112-4A |
0.55 |
3.6 |
1250-125 |
3 |
50 |
| YCTL112-4B |
0.75 |
4.9 |
50 |
| YCTL132-4A |
1.1 |
7.1 |
75 |
| YCTL132-4B |
1.5 |
9.7 |
75 |
| YCTL160-4A |
2.2 |
14.1 |
100 |
| YCTL160-4B |
3 |
19.2 |
100 |
| YCTL180-4A |
4 |
25.2 |
145 |
| YCTL200-4A |
5.5 |
36.1 |
210 |
| YCTL200-4B |
7.5 |
47.7 |
210 |
| YCTL225-4A |
11 |
69 |
360 |
| YCTL225-4B |
15 |
94 |
360 |
| YCTL250-4A |
18.5 |
110 |
1320-132 |
460 |
| YCTL250-4B |
22 |
137 |
460 |
| YCTL280-4A |
30 |
189 |
580 |
| YCTL315-4A |
37 |
232 |
800 |
| YCTL315-4B |
45 |
282 |
800 |
| YCTL335-4A |
55 |
344 |
1340-440 |
1200 |
| YCTL335-4B |
75 |
469 |
1300 |
| YCTL355-4C |
90 |
564 |
1340-600 |
1500 |
七、安裝尺寸
| 型號 |
D |
E |
F |
G |
M |
N |
P |
R |
n-Φs |
h |
外形尺寸不大于 |
| AB |
HD |
L |
AD |
| YCTL112-4A |
19 |
40 |
6 |
15.5 |
215 |
180 |
250 |
4 |
4-15 |
4 |
230 |
320 |
520 |
150 |
| YCTL112-4B |
| YCTL132-4A |
24 |
50 |
8 |
20 |
215 |
180 |
250 |
4 |
4-15 |
4 |
275 |
385 |
550 |
165 |
| YCTL132-4B |
585 |
| YCTL160-4A |
28 |
60 |
8 |
24 |
265 |
230 |
300 |
5 |
4-15 |
4 |
320 |
440 |
665 |
185 |
| YCTL160-4B |
| YCTL180-4A |
28 |
60 |
8 |
24 |
265 |
230 |
300 |
5 |
4-15 |
4 |
355 |
490 |
700 |
195 |
| YCTL200-4A |
38 |
80 |
10 |
33 |
300 |
250 |
350 |
5 |
4-19 |
5 |
400 |
545 |
820 |
235 |
| YCTL200-4B |
860 |
| YCTL225-4A |
42 |
110 |
12 |
37 |
350 |
300 |
400 |
5 |
4-19 |
5 |
450 |
620 |
980 |
270 |
| YCTL225-4B |
1025 |
★訂貨須知★
1、用戶選用本系列電機時，應使選用電機的額定轉矩大于或等于負載轉矩。
2、訂購時須說明產品型號，標稱功率，調速范圍，是否需要控制器，測速發電機為何種等。
例：YCTL160－4B，3KW.1250－125r/min單機運行，不需附控制器，中頻測速發電機。
又例：YCTL250－4A.18.5KW 1320－132r/min四臺齊速運行，脈沖側速發電機。
3、如需要特殊型式或特殊規格的YCTL系列電機，請先于聯系，根據具體情況可以另行設計，試制。
|
