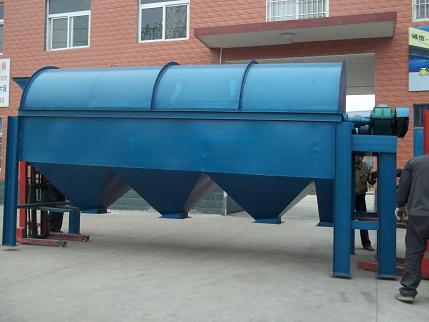

GTS系列滾筒篩

  滾筒篩主要有電機、減速機、滾筒裝臵、機架、密封蓋、進出料口組成。滾筒裝臵傾斜安裝于機架上，電動機經減速機與滾筒裝臵通過聯軸器連接在一起，驅動滾筒裝臵繞其軸線轉動。工作中，滾筒篩的篩孔不易堵塞，運行非常平穩，噪聲較低，具備結構簡單、維護方便等特點。 滾筒篩適用于場中用于大小石子分級，以及分離出泥土和石粉；沙石場中用與沙石分離；煤炭行業，用于塊煤與煤粉分離以及洗煤；化工行業，選礦行業用于大小塊狀物分級及分離粉狀物質。
    GTS滾筒篩的主體結構是篩分筒，它是由若干個圓形狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。滾筒篩（圓筒回轉篩）可設有梳形清篩機構，在篩分過程中可通過梳形清篩機構與篩分筒的相對運動，達到對篩體不問斷清理的效果，使篩分筒在整個工作過程中始終保持清結、不粘、不堵、不影響篩分效果。


GTS滾筒篩性能特點：
1、物料適應性廣：
   滾筒篩廣泛應用于各類物料篩分，無論是劣質煤、煤泥、還是煙煤以及其它類物料，都可順利進行篩分。
2、進料方式簡單多樣：
   我公司研制的滾筒篩進料口可根據現場實際設汁，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。
3、篩分效率高：
   設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。
4、滾筒篩篩分量大、易于大型化：
   相同尺寸下，圓面積比其它形狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術     新穎而成熟等特點，極易大型化。
5、滾筒篩自身能耗小：
   我公司研制的滾筒篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。
6、滾筒篩工作環境好：
   整個篩分簡可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，      塊狀飛濺等現象，避免了對工作環境的污染。
7、滾筒篩噪音低：
   滾筒篩運行中，由于回轉篩速度小，并且有密封隔離罩與外界隔離，使噪音無法傳遞到外部，從而降低了設備噪音。
8、滾筒篩使用壽命長、維修量?。?br data-filtered="filtered"/>   滾筒篩是若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間段短，故而使用壽命較長、易損件少、維修量小。
9、滾筒篩檢修方便：
    滾筒篩密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且檢修非常方便。

滾筒篩工作原理：
    當物料進入滾筒篩裝置后，由于滾筒裝臵的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。
    GTS滾筒篩根據不同分級要求，其分級級數一般從細到粗為l~4節，物料從細到粗分別從第一節到最后一節篩網篩出，大于最后一節篩網孔的物料從出料口排出。滾筒篩（圓筒回轉篩）在使用過程中，運轉緩慢均勻、沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要專門的基礎，可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修最小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。

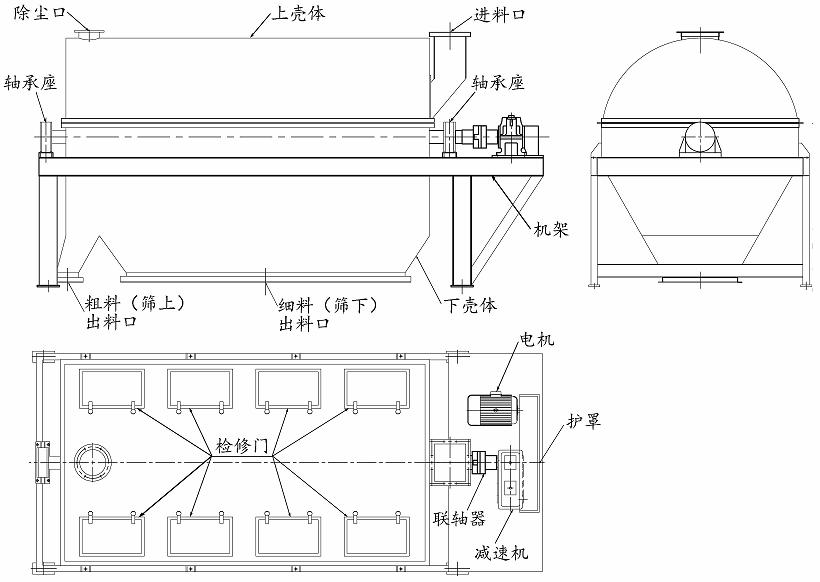

滾筒篩外形結構：
