鏈板式輸送機應用范圍：鏈板式輸送機被廣泛用于建材、冶金、電力、煤炭、化工、鑄造等行業中，特別適宜于輸送一些溫度高、塊度大、具有鋒利棱角和磨琢性強的固體物料。在泥行業，系立窯窯尾熟料輸送的選擇。

鏈板式輸送機部件圖:

鏈板式輸送機結構組成:

  鏈板式輸送機由頭輪裝置、鱗板鏈條裝置、尾輪張緊裝置、導料防護裝置、機架和驅動裝置等構成。

  1、驅動裝置：由于鏈板輸送機的速度一般不大于0.5m/s，因而鏈板式輸送機的驅動裝置多采用電機、減速器等傳動結構，因而它可直接通過十字滑塊聯軸器與頭輪軸連接，使頭輪裝置結構簡化，制造、安裝、調整都交容易，成本也較低，且為具有單一速度的單驅動裝置。

  2、尾輪張緊裝置：該裝置采用螺旋張緊裝置，由一個尾輪軸、兩個尾部鏈輪和一對張緊螺桿及其它附件組成。張緊鏈輪（含輪轂）通過雙滾動軸承支撐在鏈輪軸上，可以降低牽引鏈條繞過鏈輪時的阻力系數；同時，當多條牽引鏈節距的累積誤差不等而導致的鏈條不同步時，可以使鏈輪輪齒和牽引鏈關節的位置自動得到調整，保證鏈輪輪齒和牽引鏈的正確嚙合，避免了多根牽引料出現張力不均甚至懸殊，從而提高了牽引鏈條的整體性能。

注意事項
    1、輸送物料的粒度應符合（表1）中的規定。
    2、物料溫度在60℃-120℃時，宜選用較慢鏈速。物料溫度超過120℃時，請與南通中礦技術不聯系。
    3、傾斜（≤15℃）輸送時，輸送量將減少，其實際輸送量為（表5-12）中查得到數值再乘以折扣系數η（見表4），當傾斜角>4℃時，必須采用傾斜型鏈條（訂貨時，在合同中注明）。
    4、若選用輸送長度大于表5-12中較大長度（小于90m）或輸送一些特殊物料、或用作特殊的場合，用戶無法自行選定時，請與江蘇中礦技術部聯系。

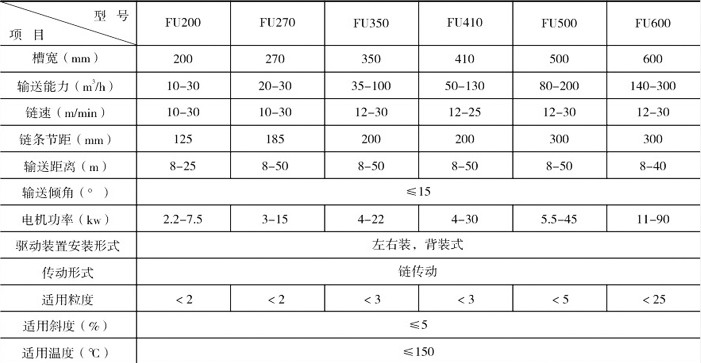

性能參數：

四、結構及外形尺寸：

鏈板式輸送機是一種以牽引鏈作為牽引機構、鱗板作為承載裝置的撓性牽引連續性輸送設備。鏈板輸送機工作時，通過傳動裝置帶動頭部裝置的鏈輪轉動，與鏈輪相嚙合的鏈條也隨之向前運動，同時固定在鏈條上的料斗及其支撐滾輪沿著機架上的軌道也同步向前運動；當物料在進料口中加入料斗后，隨著料斗的移動物料被輸送到出料口，在重力和離心力的共同作用下，物料從出料口卸下，進入下一道工序。
