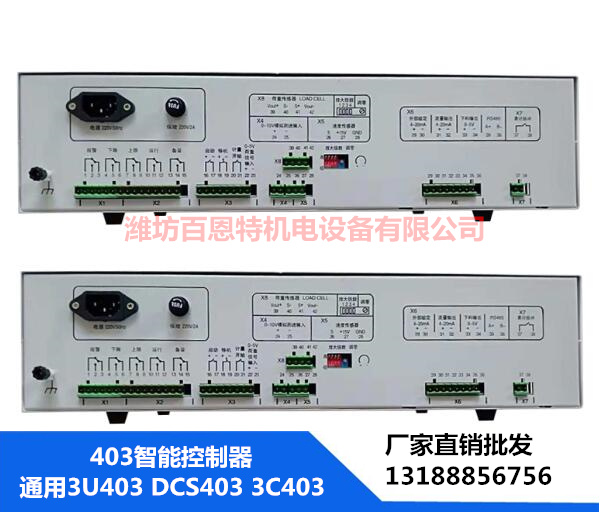

MCK0403(又稱3C403;0405)單路控制儀表是我公司新推出的單通道微機計量控制系統，采用51系列單片機微處理器、高精度V/F轉換技術，使用有極強抗干擾能力的金屬外殼，以及嚴格執行先進的生產工藝、72小時老化試驗、檢測規范，具有操作簡單，運行可靠的特點?？膳浣诱{速皮帶秤，調速絞刀秤，調速鏈板秤等各種調速計量設備。

MCK0403(3C403)單路控制儀表配有標準RS485接口，可實現遠程數據采集及控制。通訊詳細規則參考MCK0403通訊協議。

1、概述

控制儀表是推薦于重量自動計量及控制的場合，具有運行可靠，操作簡便，維護量少。配有多個模擬量和開關量輸入輸出接口，可以方便的與DCS控制系統及PLC系統連接，并可以多種方式組合使用。

系統性能及技術指標

系統性能

A、推薦工業級控制芯片，系統穩定、運行可靠。

B、密碼保護功能，有效保護運行數據，重要參數防止隨意修改。

C、美國進口推薦芯片組裝（CPLD），超大規模集成電路。

D、環境溫度：0℃∽45℃。

E、計量精度：優于0.05%。

F、顯示/鍵盤：16位LED，18鍵平面鍵盤，單LED工作狀態指示。

G、模擬量和開關的輸入、輸出全光電隔離。

H、多路模擬量和開關量輸入、輸出 。

I、外部開關量啟動、停機、計量開始。

J、0∽10mA,0∽20mA或4∽20mA外部流量設定輸入（全隔離輸入）。

K、0∽10mA,0∽20mA或4∽20mA當前瞬時流量輸出（全隔離輸出）。

L、噸脈沖計數輸出（全隔離輸出 ）。

M、觸點輸出：報警、運行、上電備妥。

N、開關量輸入：啟動（常開）、停機（常閉）、計量開始（常開）。

O、可選配打印機打印報表。

技術指標

A、供電電源：AC220V±10％，50Hz/60Hz。

B、下料控制輸出：DC ０∽5Ｖ和繼電器輸出。

C、傳感器接口：供電：DC10V/120mA 輸入：０∽60mV。

D、外部流量設定輸入（全隔離輸入）：0∽10mA,0∽20mA或4∽20mA。

E、當前瞬時流量輸出（全隔離輸出）：0∽10mA,0∽20mA或4∽20mA。

F、噸脈沖計數輸出（全隔離輸出）：NPN、1HZ、寬800mS,DC24V、100mA。

G、觸點輸出：機械觸點，DC36V、1A AC220V、1A。

H、RS485通迅距離：1200m。

I、LED1顯示：瞬時流量XXXX.XX公斤/分（噸/時）

J、LED2顯示：總累計量XXXXXX.XX，范圍：0∽999999.99噸。
