一、 用途及特點

   該機應用于化工、醫藥、輕工、礦業、冶金、鑄造、磨料、建材、皮革、造紙、食品、糖業、制鹽、糧食、飼料等行業的干、濕式篩分、液體中固形物分離回收及廢水篩濾回收等。

    該機在遠離共振狀態下工作，彈簧的剛度小，有良好的隔振性能，其特點如下：

   1、全封閉，無粉塵溢散，可連續作業；

   2、篩分精度高，效率高，篩網利用率高；

   3、體積小，重量輕，啟動迅速，噪音低；

   4、操作簡單，維修方便，篩網壽命長；

   5、篩網張緊度高，張緊方式合理，而且變換容易；

   6、能對細粉、微粉、超微粉以及棒料的干、濕式均可進行篩分。

二、工作原理及結構

 （一）工作原理

    XS系列旋振篩是利用振子激振所產生的復旋型振動而工作的，振子上旋轉重錘使篩面產生平面回旋振動，下旋轉重錘使篩面產生錐面回轉振動，而重錘聯合作用，使篩面產生復旋型振動，其振動軌跡是一復雜的空間曲線，該曲線在水平面上的投影為一圓形，而在垂直面上的投影為一橢圓形。

增減上、下旋轉重錘的質量，可以改變激振力，從而改變振幅，調節上、下重錘的空間相位角，可以改變篩面運動軌跡的曲線形狀，并改變篩面物料的運動軌跡。

上、下重錘的空間相位角與篩面上物料的運動軌跡見圖1

（二）結構

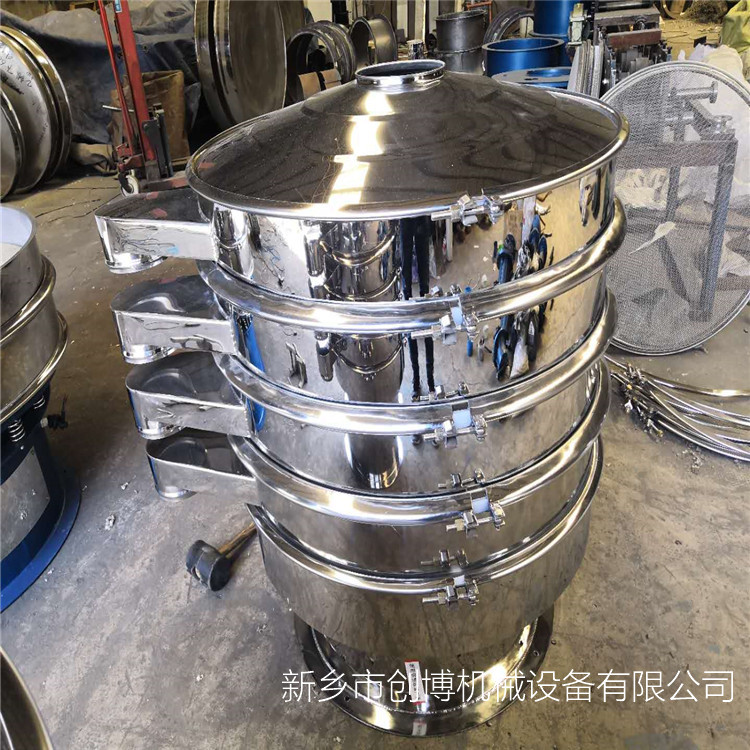

   本機采用Y系列電機帶動裝于振子盤上的振子，振子盤上安裝各層篩框及鎖緊帶，緊固后成一參振整體，由隔振彈簧支撐坐于底座之上。

    1、振子兩端蓋與振動篩結合面與軸線成30°角的錐面，錐面的大直徑端朝向振子中部。

    振子上、下兩組重錘旋轉產生的激振力及幅值的調節，是靠增減附加配重塊的數量來完成的，振子上都配有一組附加配重塊。

    上激振重錘是用定位鍵和檔圈固定于振子軸上的，下激振重錘是用定位鍵和

螺母固定于振子軸上的，其下部有刻度，顯示上、下重錘的夾角，下重錘可在0°-90°范圍內調整。

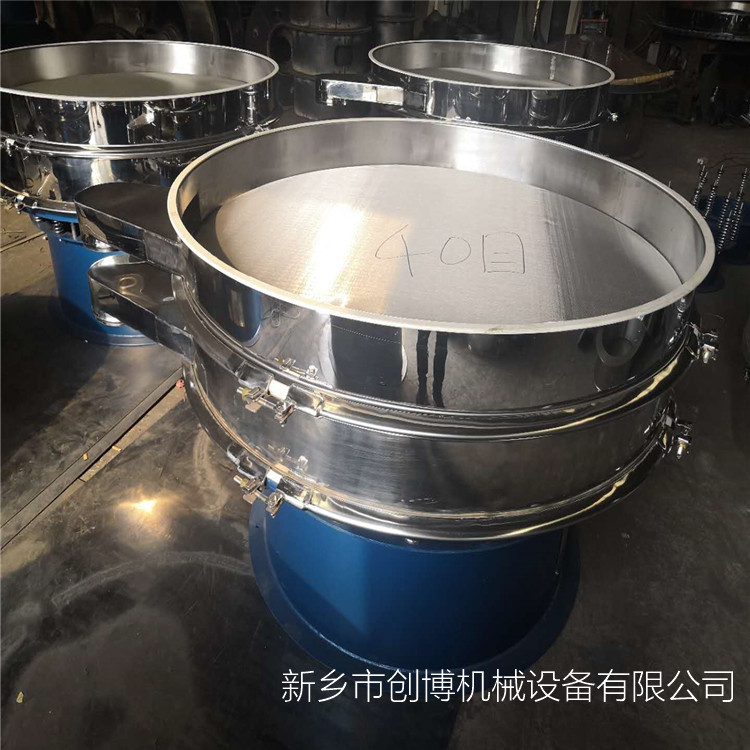

    2、篩網是用來篩分的主要部件。篩網直接與被篩物料接觸，顆粒小于篩網孔徑的物料在振動過程中不斷的透過篩網，大于篩網孔徑的物料在振動過程中遇到排渣口就自動排出，所以要是連續給料，各出口必須保持暢通。

    篩網孔徑的選擇是根據篩分作業的要求由用戶確定的。

    篩網是用壓網圈壓緊在篩網架上的。壓網圈與篩網架之間用螺釘緊固。

    3、篩框是用來支撐篩網的部件，由電機帶動振子所產生的激振力，通過各層篩框傳遞給各層篩網。

   各層篩框之間，用鎖緊帶鎖緊并在各層間用橡膠圈密封，各層上的出料口也開在各層的篩框上。

    4、旋振篩的參振部分，通過隔振彈簧坐于底座之上。本機隔振彈簧屬弱彈性支撐，以保證振動系統在超過共振狀態的強制振動范圍工作。

    該隔振系統可以使參振部分傳遞給基礎的振動力極小，保證旋振篩在一般地平上安裝時，不需要地腳螺栓固定。
