MVE7500/15振動電機，宏達牌三相振動電機

MVE振動電機安裝尺寸/MVE振動電機型號表

詳細說明

 MVE振動電機的適用范圍：

MVM系列振動電機產品廣泛應用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、

糧食、視頻、醫藥、輕工等工業，是振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動篩分設備、振動落沙機、振動臺

、料倉振動防閉塞裝置等各種立式振動電機理想振動源和激振源。海拔高度不超過1000米，環境溫度不超過40℃，相對濕度不超過

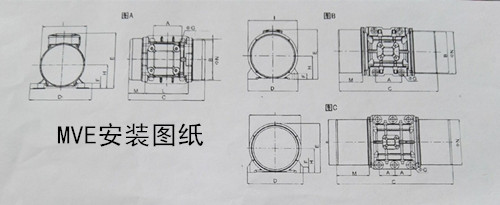

MVE振動電機安裝圖紙：

90%(溫度不超過25℃時)，否則應降低功率使用;主機激振動率和運行電流不超過銘牌數值，否則應降低激振力使用。
MVE振動電機原理：

振動電機由特制電機外加激振重塊組成。當電機通過電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤遞給振動機械。 特制電

機由特制定子線包和轉子軸組成，能承受高頻振動；臥式振動電機采用扇形偏心塊作激振塊，調節同軸端兩塊偏心塊的夾角，可以

從零至較大調節振動電機的激振力；立式振動電機，采用兩塊偏心塊作為偏心塊，兩軸端各一塊，上軸端為固定偏心塊下軸端為可調

偏心塊，在上下偏心塊的外測各裝有一組附加塊，通過調節附加塊的數量，可分級調節振動電機的激振力。振動電機通過電旋轉，帶

動電機軸兩端的偏心塊，產生慣性激振力，該力是空間回轉力，其幅值為Fm。
MVE振動電機的存放及安裝使用說明：

振動電機應該存放在室內，室內的空氣應該是干燥的，沒有不良氣體，溫度應該在露點以上5℃，相對濕度不超過50%，振動電機應

該保持平放。儲存前應該對立式振動電機進行適當的維護，每月轉動電機轉子軸數轉，定期查看振動電機防銹防潮情況。振動電機與

振動機械鏈接平面應該采用光潔度高的加工面，品面度應該符合GB1184-79 附表1的9級公差要求。腳底安裝或法蘭安裝螺栓強度應

不能低于8.8級。振動電機必須牢固的安裝在振動機械上，底角或者法蘭螺栓應該使用防松動裝置。

MVE振動電機相關技術參數：

額定電壓： 380V(三相)220V（單相）（也可提供230/400V，230/460V）
直流電壓： 12V 24V 220V
額定頻率： 50HZ（也可提供60HZ）
絕緣等級： F級
防護等級： IP55
工作制： 連續（S1）
