說  明 書

產品介紹

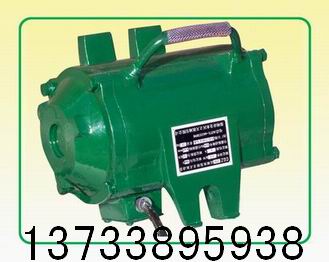

本公司生產的高頻振動器適用于高速鐵路的箱梁、T梁、軌道板、軌枕，高速公路的T梁、箱梁、工字梁、空心板梁，水電大壩等大型水泥構建的預制和建設。軌道板推薦高頻振動器是根據本國預制軌道板時的實際情況和工作環境專門設計，由意大利SOMAI公司提供部分核心技術，并在本公司研發人員堅持不泄的努力下研發成功，有防爆、防水之功能目前在國內市場處于專業水平。產品適用與高速鐵路無碴軌道板(博格板、德國板、日本板、軌枕等、)具有振頻高、激振力大（激振力可調）、輻射范圍大、振幅小（振幅可調）、工作效率高、壽命長等特點，因此提高了水泥構建的密實度和表面光滑度。

一、軌道板高頻振動器技術參數

二、使用方法

1、振動器的配套設施電子變頻柜輸入電源為交流3ph/380V/50Hz（要求電壓波動范圍不超過±10%）。振動器的輸入電源是由電子變頻柜供給3ph/350V/0-130Hz，激振力的大小有兩種方法調整，（1）調整偏心塊的偏心距離（2）調頻率，頻率的大小是由電子變頻器來調。

2、根據模板結構及振動要求，將振動器均布在模板側面或底面。固定振動器時，請將振動器固定螺栓擰緊，千萬注意不可松動，否則起振后將導致電機損壞。

3、將振動器通過16A工業插頭連接到電子變頻控制柜上。振動器與控制柜的連接電纜線截面不得小于2.5 mm²的銅線。振動器外殼應可靠接地或接零。

4、在上述準備工作完成以后，首先次使用前，應檢查一下控制系統是否正常。程序如下：接通電子變頻控制柜電源，確認電壓表、電源指示顯示正常；斷開所有預置開關，按電子變頻柜上的啟動按鈕運行。

6、變頻器內部參數出廠時已設定完畢，用戶不用更改，如確需調整，請與我公司售后服務部聯系，聯系電話：0371-66153898。

7、系統采用變頻器控制，電機啟動為軟起動特性，在振動器啟動后，不允許在中途增加啟動其他振動器。

8、軌道板模板上的混凝土填一部分后，啟動控制操作柜面板上啟動開關，則所有連接的振動器開始振動，振動達到要求后關閉停止按鈕，切斷預置開關。如需下次振動，則對應接通下一組振動器，重復操作，直到水泥模板灌裝結束，所有操作完成，斷開所有預置開關，斷開控制操作柜電源。

9、本系統具有電壓表、電流表、電源指示燈、運行指示、故障報警器、實時頻率、故障復位控制等功能。運行中如出現故障現象，故障報警器點亮并報警，振動器停止振動。發生這種情況后可按一下復位按鈕，系統可重新啟動。如仍然無法啟動，應由電氣技術人員查明故障原因并排除故障后，再重新啟動。

三、安全注意事項

1、操作人員應嚴格按照安全用電規則進行操作，遵守相關的安全用電規定，配備必要的安全用電防護工具。

2、連接線路時應注意，如短路或斷路等故障，易導致振動器損壞。

3、電氣專業技術人員進行故障檢查維修時，應斷開電源10分鐘后，讓變頻器內部線路進行充分放電，再進行維護操作，防止電擊。

4、需要用兆歐表檢查振動器或線路絕緣時，必須將高頻控制操作柜與線路斷開后再進行操作。

5、軌道板高頻振動器運行屬斷續工作制，每次運行時間不宜過長。實際使用一般都在1-5分鐘之間既能達到密實效果，高頻振動器長時間運行，將會造成振動器電機損壞。

四、維護保養

1、振動器在搬運和操作時應注意輕拿輕放，防止敲擊損壞。

2、振動器的外殼應保持清潔，以免妨礙振動散熱影響壽命。

3、運行過程中如聽到異常聲響或發現異?，F(xiàn)象時，應立即斷開電源，由專業技術人員檢查維修。

4、滾動軸承潤滑采用3#復合鈣基脂，在振動器運轉累計數十小時后注油一次，注量不可過多，以充填軸承空腔1/3為宜，嚴禁缺油運行，這是保證電機正常運轉不致?lián)p壞的關鍵，每周應檢查一次。

5、定期檢查軸承、甩塊卡簧等易損件的磨損情況，如發現問題必須及時維修或更換。

6、應經常對高頻控制操作柜內灰塵進行清理除塵，但不可用水或油劑清洗，應經常拆下風機的過濾墊進行清洗，以保證良好的通風冷卻。

7、本系統在使用過程中應避免暴曬和雨淋。

8、本系統運行半年后，應進行大修檢查一次，通知我公司進行必要的零部件更換，確保系統運行穩定可靠。

五、常見故障現象與排除
