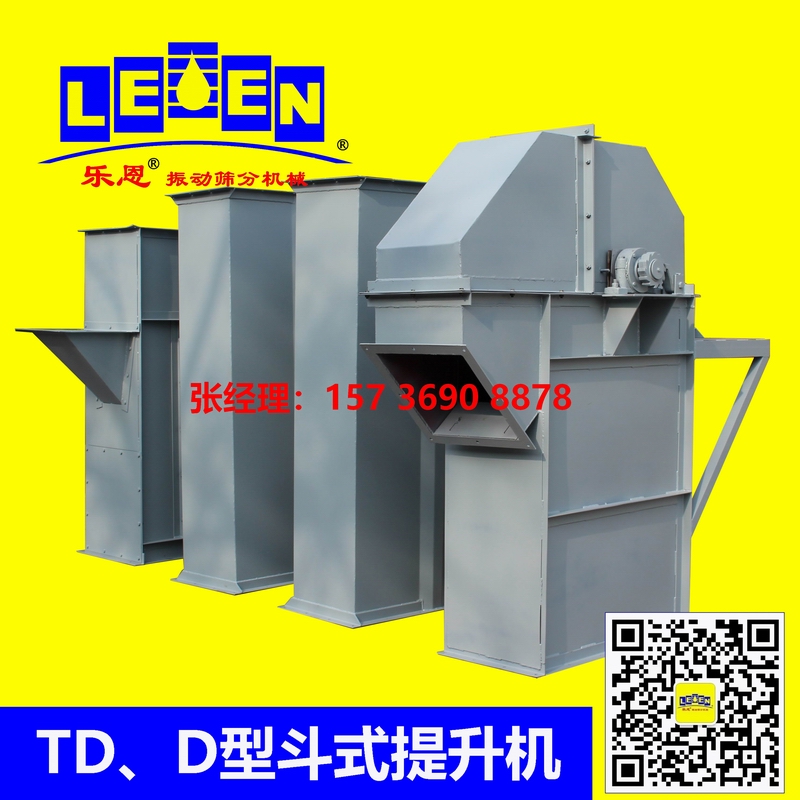

TD、D型斗式提升機

一、產品簡介：

TD、D型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度較高40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心式卸料，物料溫度不超過60℃。TD型按JB3926-85《垂直斗式提升機》標準設計制造，與傳統D型斗提機相比，輸送效率高，料斗形式多，應優先選用。

二、工作原理:

斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型斗式提升機使用更加廣泛，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控制機器的自動停啟。

三、產品特點:

斗式提升機是一種垂直升運物料的輸送設備，它具有結構簡單、維護成本低、輸送效率高、升運高度高、運行穩定、應用范圍廣等優點。

1、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。

2、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。

3、運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

4、使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

四、主要構件：

斗式提升機由料斗、驅動裝置、頂部和底部滾筒 （或鏈輪）、膠帶 （或牽引鏈條）、張緊裝置和機殼等組成。

1、牽引構件：

（1）橡膠帶：用螺釘和彈性墊片固接在帶子口，帶比斗寬35～40mm，一般膠帶輸送溫度不超過60℃的物料，耐熱膠帶可以輸送達到150℃的物料。

（2）鏈條：單鏈條固接在料斗后壁上；雙鏈與料斗兩側相連。鏈式提升機當料斗寬度為160～250mm時采用單鏈，當料斗為320～630mm時采用雙鏈，主要缺點是鏈節之間磨損大，增加檢修次數。

（3）鏈輪：斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距有效的塊體相嚙合，是一種實心或帶輻條的齒輪，與滾子鏈嚙合以傳遞運動。

鏈輪的齒形的設計：鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。

2、料斗：

（1）圓柱形斗：深斗、斗口呈傾斜，深度大，用于干燥，流動性好，很好地撒落的粒狀物料的輸送。

（2）淺料斗：口呈傾斜，深度小，用于潮濕的和流動性的粒狀物料。

（3）深料斗：深斗一般物料比較干燥流動性好。

（4）三角形料斗：物料一般是定向自流式卸料。
　?。?/span>5）尖角形斗：其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個斗的擋邊和底板所形成的槽卸止，適用于粘稠性大和沉重的塊狀物料運送。

五、技術參數:

型號	TD160											TD250													TD315							TD400
料斗形式	Q		H		Zd			Sd			Q					H			Zd				Sd		Q			H	Zd	Sd			Q			H			Zd		Sd
輸送量(m3/h)	5.4		9.6		9.6			16			12					22			23				35		17			30	25	40			24			46			41		66
斗寬	160											250													315							400
斗容(L)	0.5		0.9		1.2			1.9			1.3					2.2			3.0				4.6		2			3.6	3.8	5.8		3.1			5.6				5.9		9.4
斗距	280		350									360							450						400				500			480							560
帶寬	200											300													400							500
斗速(m/s)	1.4											1.6													1.6							1.8
物料較大塊		25										35													45							55
型號	TD500											TD630									D160					D250					D350						D450
料斗形式	Q		H			Zd			Sd			H		Zd			Sd			Q				S		Q			S		Q			S				Q		S
輸送量(m3/h)	38		70			58			92			85		89			142			4.7				8		18			22		25			42				50		72
斗寬	500											630									160					250					350						450
斗容(L)	4.8		9				9.3			15			14		14.6			23.5				0.65		1.1			2.6		3.2		7			7.8					14.5		15
斗距	500			625								710									300					400
