石英砂推薦振動篩/石英砂直線振動篩結構

聯系電話：18738333561

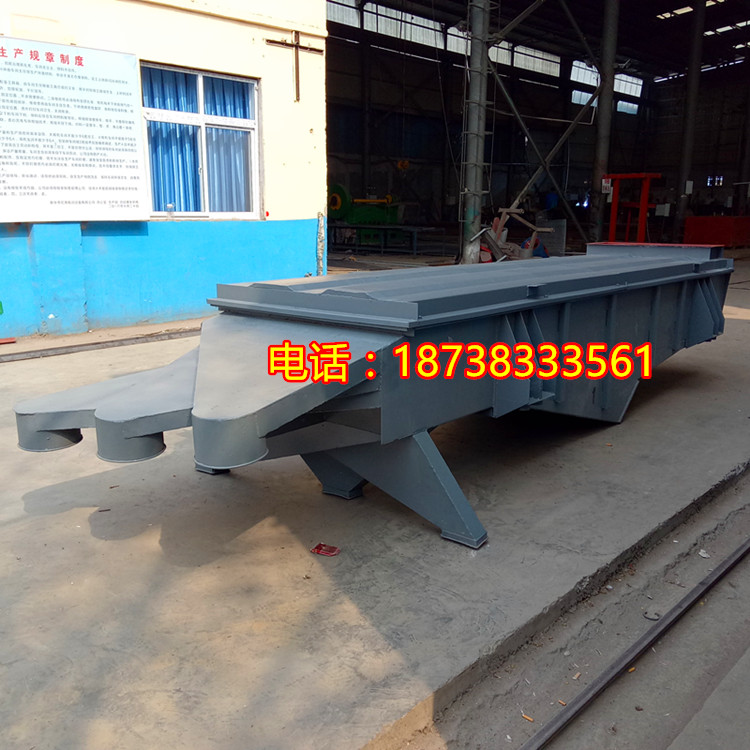

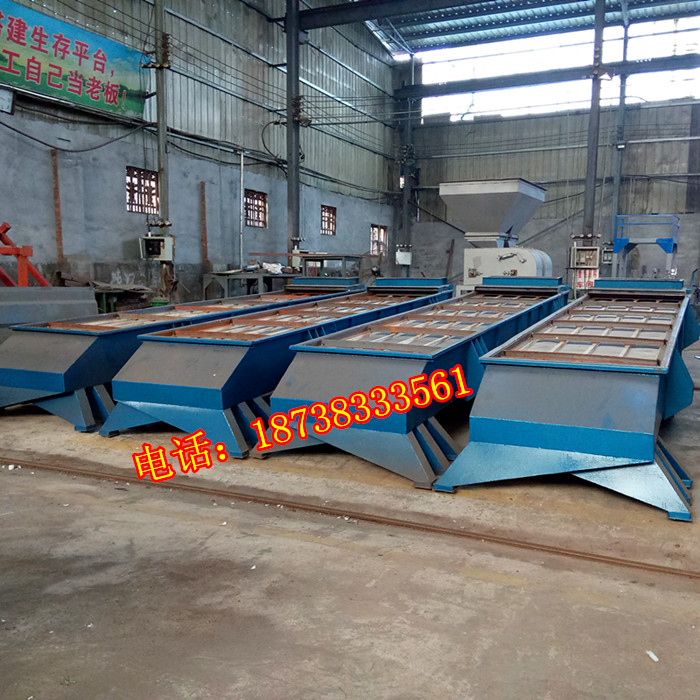

直線振動篩結構說明

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

直線振動篩技術參數

　　SZF-520型1S-Q235A或SUS304 2000×500×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-525型1S-Q235A或SUS304 2500×500×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-825型1S-Q235A或SUS304 2500×800×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-820型1S-Q235A或SUS304 2000×800×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-1025型1S-Q235A 或SUS304 2500×1000×1500 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-1225型1S-Q235A 或SUS304 2500×1200×1500 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-1235型1S-Q235A 或SUS304 3500×1200×1600 1層(1S) 2層(2S) 3層(3S) 4層(4S)

　　SZF-1536型1S-Q235A 或SUS304 1500×3600×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)
