ZG系列振動給料機
用途及特點
1、 ZG系列振動給料機是一種新型、節能通用給料設備。
2、 ZG系列振動給料機采用新型振動電機做激振源，具有結構簡單、緊湊，使用及維修方便，給料連續均勻，料槽磨損小，使用壽命長等優點，常與振動輸送機、振動篩、斗式提升機、破碎機等配套使用，用于自動配稱、定量包裝、自動控制的工藝流程中。
3、 ZG系列振動給料機是冶金、礦山、煤炭、電力、建材、化工、機械等行業理想的給料設備。
型號說明

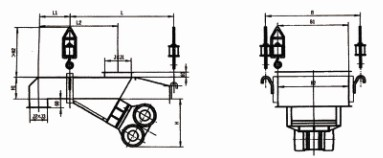

結構示意圖
敞開式配自振源外形圖
敞開式配振動電機外形圖
封閉式配自振源外形圖
封閉式配振動電機外形圖
工作原理及結構特點
ZG系列振動給料機是利用新型振動電機驅動，是篩體沿槽體方向作周期直線往復振動來實現均勻、定量給料。ZG系列振動給料機有給料槽體、振動電機、減震裝置組成。
技術參數表（敞開式）
|
型號
|
入料粒度mm
|
處理量t/h
|
自振源型號
|
振動電機型號
|
功率KW
|
振頻
Hz
|
雙振幅mm
|
激振力KN
|
參考重量Kg
|
單點動負荷N
|
|
ZG-35-90
|
0-60
|
25
|
WHZY-2×2.5-4
|
YZO-2.5-4
|
0.25×2
|
25
|
2-4
|
2.5×2
|
174
|
30
|
|
ZG-40-90
|
0-60
|
30
|
WHZY-2×2.5-4
|
YZO-2.5-4
|
0.25×2
|
25
|
2-4
|
2.5×2
|
184
|
30
|
|
ZG-45-90
|
0-100
|
50
|
WHZY-2×5-4
|
YZO-5-4
|
0.4×2
|
25
|
2-4
|
5×2
|
235
|
38
|
|
ZG-70-100
|
0-150
|
100
|
WHZY-2×8-4
|
YZO-8-4
|
0.75×2
|
25
|
2-4
|
8×2
|
342
|
50
|
|
ZG-80-120
|
0-150
|
200
|
WHZY-2×17-4
|
YZO-17-4
|
1.5×2
|
25
|
2-4
|
17-2
|
372
|
60
|
|
ZG-90-150
|
0-150
|
300
|
WHZY-2×20-4
|
YZO-20-4
|
2.0×2
|
25
|
2-4
|
20×2
|
606
|
80
|
|
ZG-95-150
|
0-150
|
400
|
WHZY-2×20-4
|
YZO-20-4
|
2.0×2
|
25
|
4-6
|
20×2
|
646
|
85
|
|
ZG-140-180
|
0-150
|
750
|
WHZY-2×30-4
|
YZO-30-4
|
2.5×2
|
25
|
4-6
|
30×2
|
1030
|
180
|
|
ZG-160-180
|
0-150
|
1000
|
WHZY-2×50-6
|
YZO-50-6
|
3.7×2
|
25
|
4-6
|
50×2
|
1156
|
200
|
技術參數表（封閉式）
|
型號
|
入料粒度mm
|
處理量t/h
|
自振源型號
|
振動電機型號
|
功率KW
|
振頻
Hz
|
雙振幅mm
|
激振力KN
|
參考重量Kg
|
單點動負荷N
|
|
ZGF-35-90
|
0-60
|
25
|
WHZY-2×2.5-4
|
YZO-2.5-4
|
0.25×2
|
25
|
2-4
|
2.5×2
|
240
|
35
|
|
ZGF-40-90
|
0-60
|
30
|
WHZY-2×2.5-4
|
YZO-2.5-4
|
0.25×2
|
25
|
2-4
|
2.5×2
|
256
|
35
|
|
ZGF-45-90
|
0-100
|
50
|
WHZY-2×5-4
|
YZO-5-4
|
0.4×2
|
25
|
2-4
|
5×2
|
295
|
45
|
|
ZGF-70-100
|
0-150
|
100
|
WHZY-2×8-4
|
YZO-8-4
|
0.75×2
|
25
|
2-4
|
8×2
|
394
|
55
|
|
ZGF-80-120
|
0-150
|
200
|
WHZY-2×17-4
|
YZO-17-4
|
1.5×2
|
25
|
2-4
|
17-2
|
432
|
65
|
|
ZGF-90-150
|
0-150
|
300
|
WHZY-2×20-4
|
YZO-20-4
|
2.0×2
|
25
|
2-4
|
20×2
|
656
|
90
|
|
ZGF-95-150
|
0-150
|
400
|
WHZY-2×20-4
|
YZO-20-4
|
2.0×2
|
25
|
4-6
|
20×2
|
694
|
100
|
|
ZGF-140-180
|
0-150
|
750
|
WHZY-2×30-4
|
YZO-30-4
|
2.5×2
|
25
|
4-6
|
30×2
|
1258
|
200
|
|
ZGF-160-180
|
0-150
|
1000
|
WHZY-2×50-6
|
YZO-50-6
|
3.7×2
|
25
|
4-6
|
50×2
|
1446
|
220
|
