一、YEJ系列制動電機(剎車電機）的結構簡介

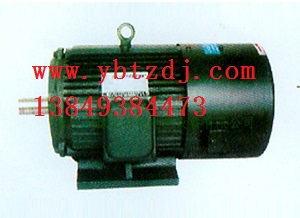

    YEJ制動電機（剎車電機）是在Y系列（ip44）電動機的后端蓋與風扇之間附加—直流電磁制動器所組成的派生系統產品，制動方式為斷電制動，YEJ制動電機（剎車電機）的功率等級與安裝尺寸的對應關系、安裝尺寸、安裝型式、絕緣等級、使用條件、工作方式、冷卻方法、額定電壓與額定頻率等與Y系統（ip44）相應規格相同，YEJ（剎車電機）電磁制動電機的防護等級為ip44,而制動器的機械部分為ip23，YEJ系列電磁制動電機的結構如圖一所示。

   二·YEJ制動電機（剎車電機）概述
    YEJ電磁制動三相異步電動機適用于要求快速停止、有效定位、往復運轉、防止滑行和各種機械中作主軸傳動和輔助傳動用，如升降機械、運輸機械、包裝機械、食品機械、印刷機械、建筑機械、木工機械、減速機械、冶金機械、鍛壓機械等。
    YEJ系列電磁制動電機型號說明

   三、YEJ制動電機（剎車電機）的制動時間特性
    YEJ系列電磁制動電機的制動時間特性與整流裝置的接線有關。整流裝置與電源的兩種連接方式，如圖二所示。兩種摩擦制動時間tbr相同，但釋放時間不同。
   四、YEJ系列制動電機制動器氣隙的調整
   電磁制動電機的制動器的摩擦材料，經長時期使用后，將受到磨損，使電磁鐵心與銜鐵間的氣隙增大并且彈簧工作長度增加，所以降低了彈簧壓力，減小了制動力矩；同時氣隙的加大，使銜鐵吸合電壓上升，嚴重時將使銜鐵不能吸合，因此使用時，需經常核查氣隙并時行調整，正常的氣隙應在0.3～1.0mm之間。
