圓振動篩概述
Y系列圓振動篩(圓振篩)是指物料在網面上做圓形運動,用于煤炭、冶金、礦山等部門作產品分級用,該圓振篩機處理能力強,篩分效率高,具有技術參數合理,結構強度、剛度高,運轉可靠,噪音小,維修方便等特點。
驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器,克服了萬向聯軸器易損壞的缺陷; 振動器采用塊偏心式結構,結構簡單;可配套選擇給料箱,給料箱的應用增加振動篩的有效篩分面積,同時延長進料端篩網使用壽命;傳動部分增加了中間過渡軸承座,中間過渡軸承座的應用有效保護了電機,延長了電機使用壽命。電動機安裝在篩框的左側,也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
圓振動篩結構和主要優點
圓振動篩結構:主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱獲振動。改變激振器偏心重,可獲得不同振幅。
圓振動篩主要優點:
☆由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。、
☆構造簡單、拆換篩面方便。
圓振動篩特點:
☆結構新穎,技術參數先進,處理能力大,篩分效率;

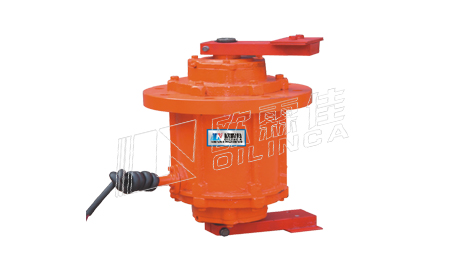

☆采用振動電機作為激振源,使用維修方便;
☆采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔;
☆采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。
圓振動篩適用以下行業
化工行業:樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業:糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理:廢油、廢水、染整廢水、助劑、活性碳特點。
圓振動篩技術參數
型號
|
篩網面積
|
傾角
|
給料粒度
|
處理量(t/h)
|
振次
|
功率
|
重量(Kg)
|
YA1236
|
4.3 m2
|
20°
|
≤200
|
75-245
|
845
|
11
|
4880
|
2YA1236
|
4.3 m2
|
75-245
|
845
|
11
|
5210
|
YA1536
|
5.4 m2
|
95-310
|
845
|
11
|
5110
|
2YA1536
|
5.4 m2
|
95-310
|
845
|
15
|
5585
|
YA1548
|
6.5 m2
|
115-370
|
845
|
11
|
5180
|
2YA1548
|
6.5 m2
|
115-370
|
845
|
15
|
5940
|
YA1836
|
7.2 m2
|
125-410
|
845
|
15
|
5812
|
2YA1836
|
7.2 m2
|
125-410
|
845
|
15
|
6125
|
YA1848
|
8.6 m2
|
150-490
|
845
|
15
|
6210
|
2YA1848
|
8.6 m2
|
150-490
|
845
|
15
|
6600
|
YA2460
|
14.4 m2
|
250-810
|
748
|
30
|
12200
|
2YA2460
|
14.4 m2
|
250-810
|
748
|
30
|
13495
|
