我國自20世紀70年代中期就開始研究并引進細粒物料干法篩分技術，比如英國1973年研制的利用旋轉離心透篩的旋轉概率篩、德國采用彈性篩面的弛張篩、前蘇聯研制的螺旋分級篩、法國1972年設計的等厚篩（香蕉篩）、英國80年代設計的琴弦篩、節肢篩等；我國也先后研發了一批篩分設備，由振動篩衍生的高幅篩、滾筒篩衍生的雙轉篩、由節肢篩發展的博后篩等。

以上技術的推廣應用在篩分方面取得了一定的發展和改善，也為行業發展起到了推動作用，但仍存在一些技術難題尚未解決，主要表現在機械強度和篩分效果不能兼得，往往兩種問題同時存在，如振動類設備運行中疲勞損壞、故障率高及6mm篩孔堵塞、篩分效率低等問題。

目前，我國煤炭市場存量較大，用戶對煤炭粒度分級要求提高，迫切需要6mm以細物料的高效分級。研制具有高可靠性、高篩分效率、干法深度分級不沾不堵的篩分設備是當前市場的現實需求。

一、細粒分級篩開發目的

1、適合潮濕物料主要是煤炭做6mm以下分級用的篩分設備，最低分級下限達3mm,解決物料深度篩分問題。

2、設計出具有自主知識產權的、各項指標先進的細粒分級篩產品，取代昂貴的進口弛張篩產品。

二、細粒物料篩分設備現狀

6mm以細濕、粘物料由于在篩分過程中物料團聚現象的產生，使得這些物礦的干法深度分級成為篩分行業技術難題，市場上出現了多種多樣的分級設備如：琴弦篩、弛張篩、等厚篩（香蕉篩）、博后篩、概率篩、彈性桿篩等。客觀的分析國內外向這些細粒分級篩的使用現狀，從而找出問題的關鍵，才能針對性解決細粒物料篩分的問題。

通過大量的市場調研及客戶使用反應，細粒物料篩分設備目前存在下列問題：

1、琴弦篩由于篩面采用鋼絲繩通長固定在張緊框架內，沒有橫絲，繩間距在物料沖擊和卡住狀態下容易變化幅度較大，因此篩分精度稍差。當一根篩絲斷裂后，整個篩面報廢，維護成本大，篩面壽命短，更換篩面非常麻煩。

2、弛張篩篩分高濕物料在靠近篩箱的邊緣還存在篩分死角，且進口機型價格昂貴，原裝篩網價格用戶難以接受，國產篩網用不住。

3、博后篩和彈性桿篩面振動篩做6mm以下篩分不易實現。

4、概率篩存在可靠性問題。

以上幾種設備的共同點都是以“振動”形式進行篩分，解決篩網粘堵問題是通過增大振動強度的方式，但這同時有帶來了設備以及篩面的可靠性問題。

三、解決細粒篩分的途徑

1、采用比較科學的篩分清理方式，解決現有篩分設備細濕物料“糊孔”問題，以提高分級效率。

2、在適當增加振動強度的同時，提高篩機的可靠性，盡最大努力提高篩面的壽命，解決篩面安裝和拆卸困難的問題。

3、探索新的途經和篩分新模式，用于6mm以細濕粘物料干法深度分級。

四、“動篩孔”細粒分級篩的研制

傳統篩分設備的篩孔無論是振動篩還是滾軸篩，其組成篩孔的四邊是相對靜止的，即所謂的“靜篩孔”，濕粘物料顆粒表面由于存在水的表面張力，極易粘附在篩絲（網）上，同時細粒顆粒相互粘結成團，造成“糊死”篩網現象；采用大振幅或大的振動加速度試圖解決“糊死”問題，但因微小顆粒的振動離心力遠遠小于顆粒間及顆粒與篩網的粘附力，所以糊死問題得不到有效解決，同時大的振動強度又帶來篩機的可靠性問題。具有“動篩孔”“物料自清理”的篩分新方式的交叉篩，在通過近八年的各種復雜工礦實踐應用中，得到了驗證和肯定。

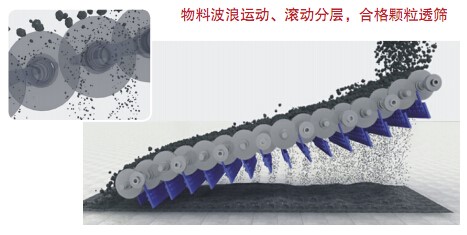

1、交叉篩的篩分機理

該篩機的篩面由多組同向旋轉的篩軸組成，相鄰篩軸上的篩片相互交叉排列形成“動態篩孔”；物料在篩面滾動過程中不斷分層，小顆粒下移，大顆粒向前滾動；小顆粒長時間接觸篩孔，通過相鄰篩片的“手搓式”作用完成強制透篩，大顆粒滾動中不斷沖擊、打散團聚顆粒，并自動清理粘附在篩片上的細微顆粒，達到“自清理”目的；篩軸下設有刮泥板，清理剩余粘黏顆粒。篩分過程始終保持篩孔通透，完成“不堵、不粘、不卡料”的篩分作業。

2、交叉篩的分級粒度及能力

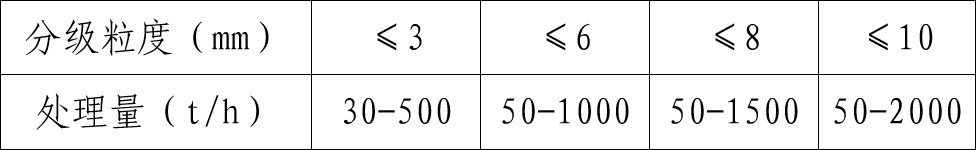

交叉篩可分級任何水分（8-35%）、最小分級粒度可達3mm，分級效率60-90%，粉塵排放小于4mg/Nm³；噪聲：小于70dB；單機處理量為下表：

3、交叉篩的性能特點

3.1 篩分效率高

3mm物料分級，篩分效率60%以上；6mm物料分級，篩分效率90%以上；

3.2 可靠性高

交叉篩低速平穩轉動，無振動，無沖擊，動載荷小；篩片采用耐磨材料制作，使用壽命長達3年以上。是振動類篩分設備篩網的3-5倍；篩軸剛性好，不怕料流及大塊物料沖擊。

3.3 環保性高

全密封機體，無粉塵外溢，達到國家環評標準；噪聲低；

3.4 處理量大

細篩（小于13mm）單機處理量可達70-100t/h.㎡以上，超細篩（小于3mm）在30-50t/h.㎡以上。

3.5 可帶負荷啟動，不用人工清理

從出口到進口，篩軸順序啟動，完成自動排料，不需人工清理。

3.6 雜質通過能力強，適合原煤含雜物較多的實際工況

原料中的鐵塊、繩索、木條、編織物等雜物不影響設備運行。

交叉篩不僅可做單種物料分級，還可做分段式篩分，同時分級幾種粒級物料?？蓮V泛應用于煤礦、選煤廠、電廠、煤化工等企業，不但有效解決煤炭篩分行業6mm以細物料分級普遍存在的粘、堵、卡及篩分效率低的問題，也解決了篩機可靠性問題。交叉篩新型篩分模式的成功研制，大大促進了我國篩分技術水平的進步。
