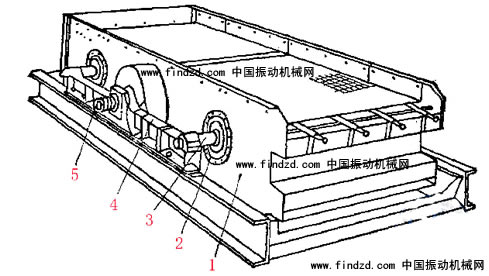

中國振動機械網配圖：偏心軸式圓振動篩

         2YAH2148型圓振篩是海南礦業公司選礦的主要設備之一，經過一段時間運轉，圓振篩偏心軸安裝軸承處的軸徑局部磨損，容易引起軸承損壞，已不能滿足生產要求。經過選礦廠修復后，保證了企業的正常生產，且節約了配件成本。

修復工藝論證

         2YAH2148型圓振篩偏心軸兩端部軸徑中心與軸承位置軸徑中心偏心3.2mm，偏心軸長2 487 mm，最大直徑Φ206 mm，重量近565 kg。因現需修復Φ140 mm處尺寸，偏心軸兩軸端已有中心孔不符合機加工要求。如圖所示1。

         2YAH2148型圓振篩屬自定中心振動篩。根據自定中心振動篩的膠帶輪中心應位于軸承中心與偏心塊的重心之間，并使帶輪的中心線位于偏心塊與振動機體合成的質心上的優點，對偏心軸和平衡輪的結構進行改進，將軸上偏心3.2 mm改到平衡輪上，具體改進如下。

對偏心軸的改進

        將偏心軸軸承位置的軸徑中心與軸端軸徑（與平衡輪及膠帶輪聯接位置）中心改為1個中心，解決了軸端中心孔線與軸承位置中心孔線偏心3.2 mm的難題，就可修復Φ140mm軸徑處尺寸改進后的偏心軸尺寸。如圖所示2。

對平衡輪的改進

        為保證膠帶輪中心（與平衡輪外徑為一個中心）與軸承中心偏心3.2mm，將平衡輪內孔中心與外徑中心改為偏心3.2 mm，既將原來軸上的偏心3.2mm改到平衡輪上，通過對平衡輪端面劃線，找出內孔中心與外徑偏心3.2 mm，再修復內孔處尺寸。

舊件修復

填焊

（1）預熱。在軸兩端Φ140 mm及平衡輪內孔Φ110 mm處先預熱，保持填焊處溫度相同，降低填焊處填焊完后冷卻時保留的殘余內應力。

（2）為減少變形采用對稱式填焊。

（3）分時間，間斷性多層式填焊。一次填焊面積不能過大。

機加工

填焊完自然冷卻后按以上制定的修復工藝要求加工，以保證所有尺寸要求符合原始尺寸要求。

結語

        按以上方案實施后，均達到預期效果，既保證了帶輪中心（與平衡輪外徑同中心）與軸承位置中心偏心3.2mm，且?guī)л喼行奈挥谳S承中心與偏心塊重心之間不變，保證了篩分效果及企業生產的順利進行，又為企業每年節約了5萬元左右的配件成本。
（郭靜勤  海南礦業股份有限公司選礦廠）
